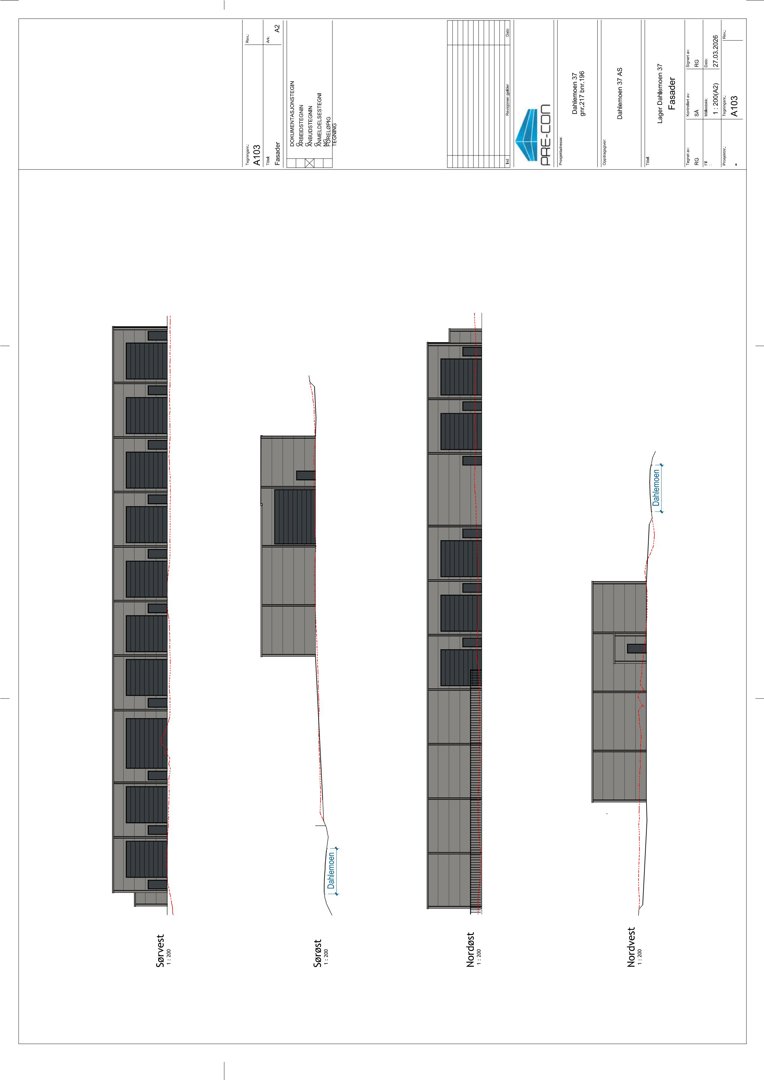

Facade
Fasadetegning som viser bygningens utseende fra fire sider (Sørvest, Sørøst, Nordvest, Nordøst).
Nyoppføring av næringsbygg i seksjoner på Dahlemoen 37
📍 Dahlemoen 37 , 2670 OTTA
Nøkkelinfo
- Sakstype
- Nybygg
- Bygningstype
- Naeringsbygg
- Bruksareal
- 2,969 m²
- Kommune
- Sel
- Fylke
- Innlandet
- Gnr / Bnr
- 217 / 196
- Saksnummer
- 2026/305
- Fase
- Rammetillatelse
Om byggesaken
Produkter og materialer
Flatt tak med innvendige taknedløp
Taktekking med flatt tak og innvendige taknedløp for overvannshåndtering
Antall: 34
Dører i hver lagerseksjon og teknisk rom, totalt 34 dører
Ytterdører for hver lagerseksjon og teknisk rom
Sanitærinstallasjoner for vann og kloakk i hver seksjon, sluk i gulv koblet til oljeutskiller
Sanitærinstallasjoner med vann, kloakk og oljeutskiller til hver seksjon
Tilknytning til offentlig vann- og avløpsnett, overvann håndteres med synkekummer på tomten
VA-anlegg og overvannshåndtering med synkekummer
Opparbeidelse av ny avkjøring og forbedring av kryss, grøfter og skråninger
Utearbeider for adkomst og trafikksikkerhet
Montering av bærende stål og betongelementer
Bærende konstruksjon i stål og betongelementer
Antall: 70
Vinduer i lagerseksjoner, varierende antall per seksjon, totalt ca. 70 vinduer
Fasadevindu i lagerseksjoner, antall og plassering iht. plantegninger
🧱 Plasstøpt betong
Plasstøpt betong for fundamentering
Fundamentering med plasstøpt betong
🧱 Stål sandwich elementer
Fasade i sandwich elementer, farge RAL 9007 med mørke detaljer på porter og dører
Fasade- og veggkledning i stål sandwich elementer med spesifisert farge
Brann nød- og ledelys installasjon
Brannvarslings- og nødlyssystemer
Montering av sandwichelementer og vinduer
Montering av fasadeelementer og vinduer

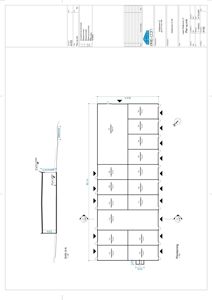

Plantegning
Lager 2,968.6 m²
Etasje 1 1,444.0 m²
| Rom | Areal | Vinduer | Dører |
|---|---|---|---|
| Lagerseksjon S01 | 388.0 m² | 1 | 1 |
| Lagerseksjon S02 | 72.0 m² | 1 | 1 |
| Lagerseksjon S03 | 72.0 m² | 1 | 1 |
| Lagerseksjon S04 | 72.0 m² | 1 | 1 |
| Lagerseksjon S05 | 72.0 m² | 1 | 1 |
| Lagerseksjon S06 | 72.0 m² | 1 | 1 |
| Lagerseksjon S07 | 72.0 m² | 1 | 1 |
| Lagerseksjon S08 | 72.0 m² | 1 | 1 |
| Lagerseksjon S09 | 72.0 m² | 1 | 1 |
| Lagerseksjon S10 | 72.0 m² | 1 | 1 |
| Lagerseksjon S11 | 72.0 m² | 1 | 1 |
| Lagerseksjon S12 | 192.0 m² | 1 | 1 |
| Lagerseksjon S13 | 72.0 m² | 1 | 1 |
| Lagerseksjon S14 | 72.0 m² | 1 | 1 |
| Lagerseksjon S15 | 72.0 m² | 1 | 1 |
| Lagerseksjon S16 | 72.0 m² | 1 | 1 |
| Teknikk Teknikk | 10.0 m² | 0 | 1 |
Etasje 0 1,524.6 m²
| Rom | Areal | Vinduer | Dører |
|---|---|---|---|
| Lagerseksjon S01 | 388.0 m² | 0 | 1 |
| Lagerseksjon S02 | 72.0 m² | 3 | 1 |
| Lagerseksjon S03 | 72.0 m² | 3 | 1 |
| Lagerseksjon S04 | 72.0 m² | 3 | 1 |
| Lagerseksjon S05 | 72.0 m² | 3 | 1 |
| Lagerseksjon S06 | 72.0 m² | 3 | 1 |
| Lagerseksjon S07 | 72.0 m² | 3 | 1 |
| Lagerseksjon S08 | 72.0 m² | 3 | 1 |
| Lagerseksjon S09 | 72.0 m² | 3 | 1 |
| Lagerseksjon S10 | 72.0 m² | 3 | 1 |
| Lagerseksjon S11 | 72.0 m² | 3 | 1 |
| Lagerseksjon S12 | 192.0 m² | 0 | 1 |
| Lagerseksjon S13 | 72.0 m² | 3 | 1 |
| Lagerseksjon S14 | 72.0 m² | 3 | 1 |
| Lagerseksjon S15 | 72.0 m² | 3 | 1 |
| Lagerseksjon S16 | 72.0 m² | 3 | 1 |
Fasader
Hovedbygg
- Vinduer
- 6
- Dører
- 1
- Synlige etasjer
- 2
- Vinduer
- 1
- Dører
- 0
- Synlige etasjer
- 2
- Vinduer
- 6
- Dører
- 1
- Synlige etasjer
- 2
- Vinduer
- 1
- Dører
- 0
- Synlige etasjer
- 2
