Section

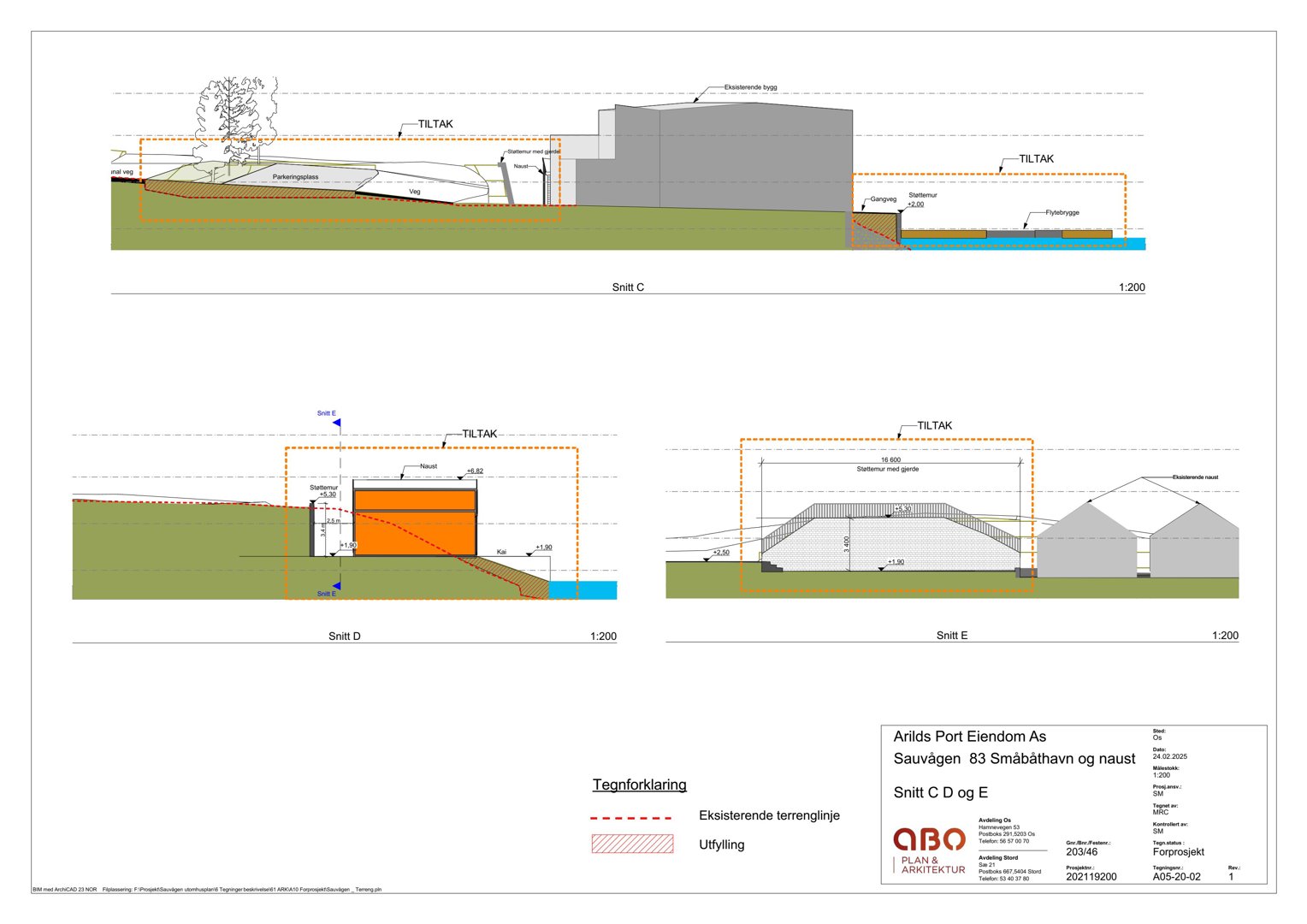

Snittegning (Snitt C, D og E) som viser bygningens tverrsnitt, høyder, terrengforhold og utforming.
Oppføring av kai, flytebrygge og naust i Sauvågen 83
📍 Sauvågen 83
Nøkkelinfo
- Sakstype
- Nybygg
- Bygningstype
- Other
- Bruksareal
- 70 m²
- Kommune
- Alver
- Fylke
- Vestland
- Gnr / Bnr
- 203 / 46
- Saksnummer
- 2024/13206
- Fase
- Igangsettingstillatelse
Om byggesaken
Produkter og materialer
Antall: 1
Oljeutskiller med tilhørende rørsystem prosjektert og utført av Vest VVS AS og Stusdal VVS AS
Installasjon av oljeutskiller for håndtering av oljeholdig avløpsvann
🧱 sandfang, oljeutskiller

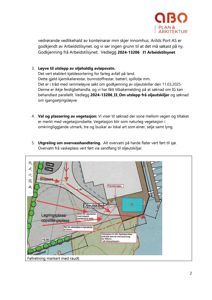

Overvann fra vaskeplass føres via sandfang til oljeutskiller
System for håndtering av overvann og oljeholdig avløpsvann
🧱 grus, sand, stein
Utfylling i sjø med stabil grunn, maks 2 m løsmassedekke, sikret med tørrmur
Utfylling av sjøområde for kai og naust med stabilisering og erosjonsbeskyttelse
Belysning som ikke blender eller sjenerer sjøtrafikk
Installasjon av belysning på kai og flytebrygge med hensyn til sjøtrafikk
🧱 Betong B35
Betongdekke 150 mm, betongkrone 300 mm, armering B500N
Betongkonstruksjoner for kai og flytebrygge fundamenter
🧱 tre
Antall: 1
Båthus i tre
Oppføring av båthus i tre
🧱 betong og stein
Betongfundamenter B35, tørrmur med steinplastrering, armering B500N
Bygging av kai med betongfundamenter og tørrmur for utfylling i sjø
🧱 tre
Antall: 2
To naust med trevegger i lokal stil
Bygging av to naust med trevegger og tilhørende konstruksjoner
🧱 lokale planter
Vegetasjonsbelte med einer, selje og lyng som naturlig skjerm mot vei og sjø
Etablering av vegetasjonsbelte for miljøtilpasning og skjerming

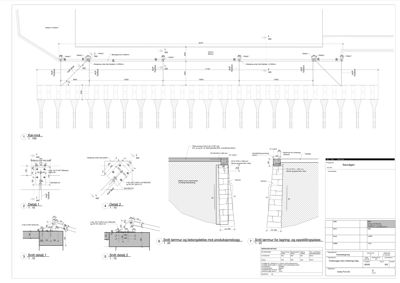

🧱 Stål HUP 70x50x4, HUP 80x6, HILTI stiftanker og bolter M16 og M20
Innfestingsstag og bolter for flytebrygge og kai
Stålkonstruksjoner for forankring og innfesting av flytebrygge og kai
🧱 betong og stål
Antall: 1
Flytebrygge med innfestingsstag, betongkrone, armering og HILTI stiftanker
Etablering av flytebrygge med solid innfesting og betongkonstruksjon
