Rendering
3D-visualiseringer (renderinger) som viser løsningsbeskrivelse for en trapp i ulike faser og detaljer.
Etablering av offentlig sjøtrapp ved Sjøkanten 11, Sjøholt
📍 Sjøkanten 11 , 6240 ØRSKOG
Nøkkelinfo
- Sakstype
- Nybygg
- Bygningstype
- Other
- Bruksareal
- 0 m²
- Kommune
- Ålesund
- Fylke
- Møre og Romsdal
- Gnr / Bnr
- 697 / 295
- Saksnummer
- 2025/7789
- Fase
- Ferdigattest
Om byggesaken
Produkter og materialer
🧱 Varmforsinket stål
Stålbjelker med kapasitet for utkraging 4 m over sjø
Hovedbæresystem for sjøtrappens utkragede del over sjø
🧱 Impregnert tre, rundstokk
Rekkverk med spalter for vanngjennomstrømning, håndløper i tre/rundstokk, leider integrert i skjørtet, kontrastfarget trevirke
Sikkerhetsrekkverk for sjøtrapp med universell utforming
🧱 CU-impregnert trevirke
48x198 mm tresperrer, terrassebord 48x148 mm royalimpregnert, rekkverksbord 48x98 mm med spalter
Rammekonstruksjon, terrassegulv og rekkverk for sjøtrapp
🧱 Impregnert tre
Trapper med trinnhøyder i henhold til TEK17, ramper med stigning 1:11 og 1:12, hvileplan
Tilkomst og nivåforskjeller mellom sjøtrappens tre nivåer
Skilt med 'Stuping forbudt' montert i dekk eller på rekkverk
Sikkerhetsskilt for sjøtrapp
🧱 Royalimpregnert trevirke
Terrassebord i dimensjon 48x148 mm, rekkverksbord 48x98 mm, kontrastfargede lekter for visuell kontrast
Overflatebelegg på sjøtrappens dekk og rekkverk
🧱 Betong

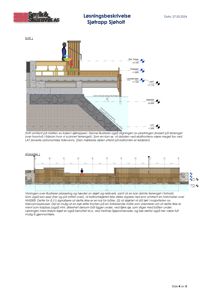

Betongfundamenter plassert ca 1,9 m under terreng, plastring mellom fundamenter for stabilisering og beskyttelse mot utvasking
Fundamentering for sjøtrappens bæresystem og stabilisering av plastringskant
🧱 Royalimpregnert trevirke med fargevariasjoner
Kontrastfargede lekter i dekk og rekkverk for universell utforming
Visuell kontrast for bedre tilgjengelighet
Mulighet for innfelt LED-strips i rekkverkstopp, lysstolper bak fortau ikke inkludert
Belysning for sjøtrappens rekkverk (opsjon)

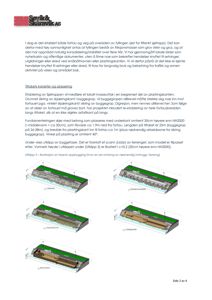

Utgraving av byggegrop i plastringskant, tilbakeføring av fortau og plastring etter utførelse
Grunnarbeid for fundamentering og tilpasning til eksisterende terreng

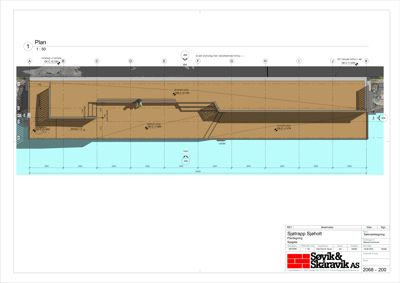

Plantegning
Sjøtrapp 0.0 m²
Etasje 0 0.0 m²
| Rom | Areal | Vinduer | Dører |
|---|
