Rendering

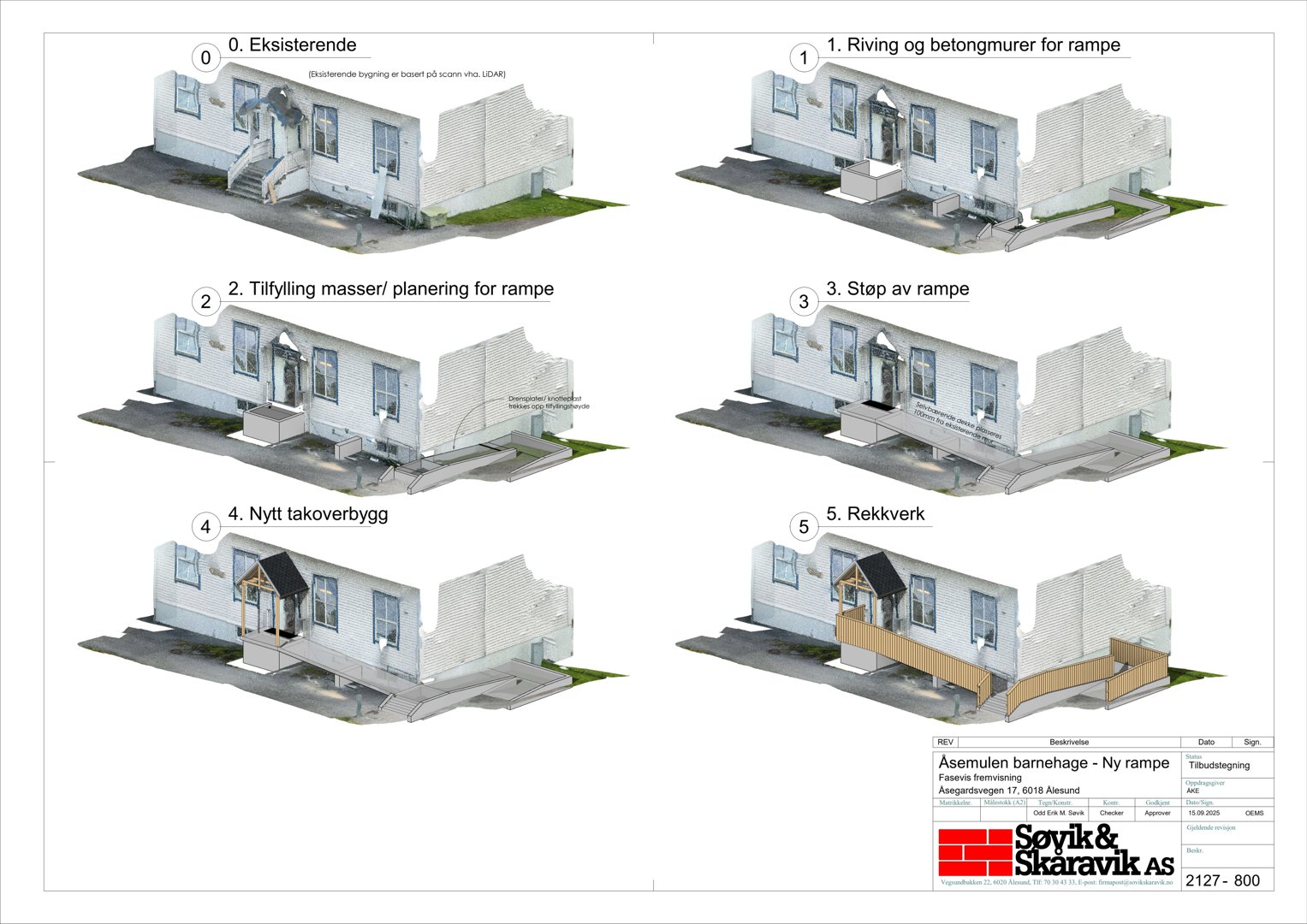

Serie med 3D-visualiseringer som viser byggeprosessen for en ny rampe ved Asemulen barnehage, fra eksisterende til ferdig.
Ny trapp og rampe med takoverbygg på Åsegardsvegen 17, Ålesund
📍 Åsegardsvegen 17 , 6018 ÅLESUND
Nøkkelinfo
- Sakstype
- Tilbygg
- Bygningstype
- Other
- Bruksareal
- 22 m²
- Kommune
- Ålesund
- Fylke
- Møre og Romsdal
- Gnr / Bnr
- 50 / 62
- Saksnummer
- 2025/15653
- Fase
- Ferdigattest
Om byggesaken
Produkter og materialer
🧱 Betong med brettskurt overflate
Antall: 1
Fall 1:12 på rampe, 22,5 m² fotavtrykk, fundamenter og dekker i betong B30/B35, armering B500NC, overflatebehandling iht. NS-EN 13670+NA
Ny kombinert trapp og rampe for universell utforming av inngangsparti, tilpasset eksisterende bygning og terreng.
🧱 Betong, masser for tilfylling og planering
Drensplater/knotteplast trekkes opp til tilfyllingshøyde, grunnarbeid for betongfundamenter
Grunnarbeid for etablering av trapp og rampe, inkludert drenering og planering.
🧱 Ikke spesifisert
Antall: 1
Rekkverk monteres på trapp og rampe for sikkerhet
Rekkverk for trygg ferdsel på trapp og rampe.
🧱 Taktro av 21 mm panel, takshingel
Antall: 1
Takvinkel lik eksisterende, taktro og takshingel som eksisterende bygg
Nytt takoverbygg over trapp og rampe for værbeskyttelse, tilpasset eksisterende takform.
🧱 Trepanel 21 mm
Taktro av 21 mm panel på nytt takoverbygg
Tømrerarbeid for takoverbygg over trapp og rampe.
🧱 Betong B30/B35, armering B500NC
Brettskurt betongdekke, murvegger for rampe avfases, overdekning og eksponeringsklasser iht. NS-EN 1992-1-1 og NS-EN 13670
Betongkonstruksjoner for trapp, rampe og fundamenter.

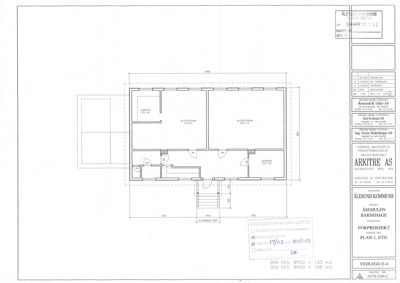

Plantegning
Barnehage 165.0 m²
Etasje 1 165.0 m²
| Rom | Areal | Vinduer | Dører |
|---|---|---|---|
| Vognlager 101 | 8.5 m² | 0 | 1 |
| Vogn 102 | 12.0 m² | 0 | 1 |
| Utelager 103 | 5.9 m² | 0 | 1 |
| Våtgard 104 | 7.6 m² | 0 | 1 |
| RWC 105 | 5.6 m² | 0 | 1 |
| Kjøkken 106 | 6.0 m² | 0 | 1 |
| Stell 107 | 8.0 m² | 0 | 1 |
| Spiserom 108 | 28.1 m² | 0 | 1 |
| Aktivitetsrom 109 | 28.7 m² | 0 | 1 |
| Ny lekestue 110 | 0.0 m² | 0 | 1 |
| Tørrgarderobe 111 | 20.8 m² | 0 | 1 |
| Lekerom/Lager 112 | 8.4 m² | 0 | 1 |
| Bod 113 | 0.0 m² | 0 | 1 |
| WC 114 | 0.0 m² | 0 | 1 |
| BK 115 | 0.0 m² | 0 | 1 |
Åsemulen Barnehage 158.0 m²
Etasje 1 158.0 m²
| Rom | Areal | Vinduer | Dører |
|---|---|---|---|
| Kjøkken KJØKKEN | 9.5 m² | 0 | 1 |
| Aktivitetsrom AKTIVITETSROM | 37.8 m² | 3 | 1 |
| Aktivitetsrom AKTIVITETSROM | 48.4 m² | 3 | 1 |
| Kvilerom KVILEROM | 10.3 m² | 1 | 1 |

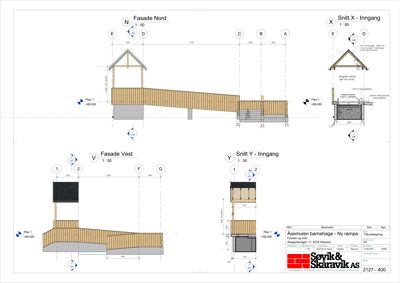

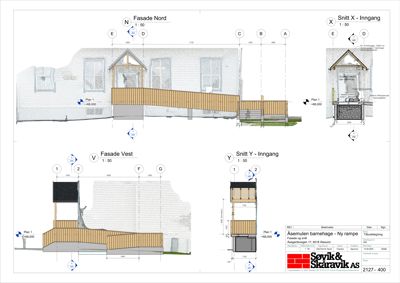

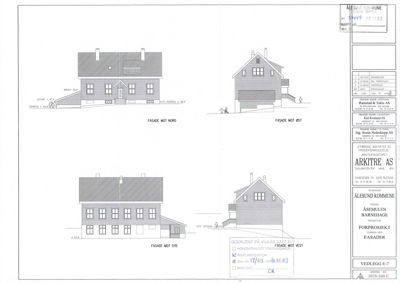

Fasader
Eksisterende fasader
- Materiale
- Tre
- Taktype
- Saltak
- Høyde
- 2.7 m
- Mønehøyde
- 6.9 m
- Vinduer
- 4
- Dører
- 1
- Synlige etasjer
- 2
- Materiale
- Tre
- Taktype
- Saltak
- Vinduer
- 4
- Dører
- 0
- Synlige etasjer
- 2
- Materiale
- Tre
- Taktype
- Saltak
- Høyde
- 2.1 m
- Vinduer
- 12
- Dører
- 0
- Synlige etasjer
- 2
- Materiale
- Tre
- Taktype
- Saltak
- Høyde
- 2.6 m
- Mønehøyde
- 4.2 m
- Vinduer
- 3
- Dører
- 0
- Balkonger
- 1
- Synlige etasjer
- 2
