Tilbygg Enebolig

Montering av trappeheis i enebolig på Myrdalskogen 37

Nøkkelinfo

Sakstype
Tilbygg
Bygningstype
Enebolig
Boenheter
8
Kommune
Bergen
Fylke
Vestland

Om byggesaken

Montering av trappeheis av typen TK S200 i en fire-etasjers enebolig med åtte boenheter på Myrdalskogen 37. Trappeheisen installeres i trappens innerløp fra kjeller til fjerde etasje, med stopp ved inngangspartiet mellom kjeller og første etasje. Skinnen monteres langs gulvet og tar ca. 200 mm av trappebredden, som etter montering varierer mellom 1175 mm og 826 mm. Trappeheisen har sikkerhetsbelte, automatisk svingbar stol og joystickbetjening med låsemulighet. Skinnen kan parkeres i ubebodd kjeller eller fjerde etasje for å minimere hindring for andre beboere. Trappeheisen skal demonteres når behovet opphører. Oppgangen har totalt åtte boenheter, alle med balkong. Trappeheisen er ikke godkjent som rømningsvei ved brann.

Produkter og materialer

Elektro Elektrisk installasjon for trappeheis

Elektrisk strømtilførsel til trappeheis, inkludert joystickbetjening og låsemekanisme

Elektrisk installasjon nødvendig for drift av trappeheis

Trapper Trappeheis

Antall: 1

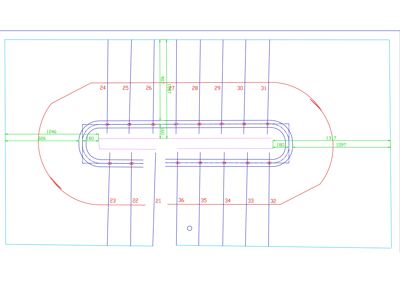

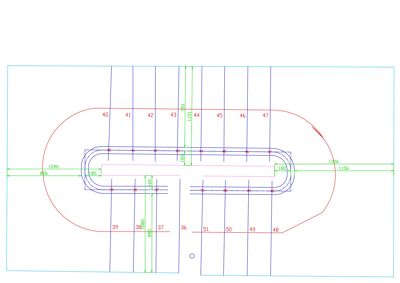

TK S200 med sikkerhetsbelte, automatisk svingbar stol, joystickbetjening på stol og veggpanel, skinne som tar ca 200 mm av trappebredden, svinger 180° og 90° i henholdsvis nedre og øvre plan

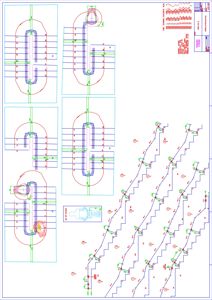

Trappeheis installert i trappens innerløp fra kjeller til fjerde etasje, med parkeringsmulighet i ubebodd kjeller eller fjerde etasje

Fasade Trappeskinnemontering

Antall: 1

Skinne montert langs gulvet, ca 200 mm opp fra bakken, tar plass tilsvarende håndløper

Skinne for trappeheis montert i trappeløp, minimal hindring for andre beboere

Grunnarbeid Montering og tilpasning i trappeløp

Montering av skinne og festeanordninger i eksisterende trapp, tilpasning uten større bygningsmessige inngrep

Arbeid for å feste trappeheisens skinne i trappeløpet

Plantegning

Enebolig 0.0 m²

Etasje 0 0.0 m²

Rom Areal Vinduer Dører
Gang 0-1 0.0 m² 0 0
Lift 0-2 0.0 m² 0 0
Teknisk rom 0-3 0.0 m² 0 0

Etasje 1 0.0 m²

Rom Areal Vinduer Dører
Stue 101 0.0 m² 0 0
Kjøkken 102 0.0 m² 0 0
Bad/WC 103 0.0 m² 0 0
Gang 104 0.0 m² 0 0
Sov. 1 105 0.0 m² 0 0
Sov. 2 106 0.0 m² 0 0
Sov. 3 107 0.0 m² 0 0
Gang 108 0.0 m² 0 0
Stue 109 0.0 m² 0 0
Kjøkken 110 0.0 m² 0 0
Bad/WC 111 0.0 m² 0 0
Gang 112 0.0 m² 0 0
Sov. 1 113 0.0 m² 0 0
Sov. 2 114 0.0 m² 0 0
Sov. 3 115 0.0 m² 0 0
Gang 116 0.0 m² 0 0
Stue 117 0.0 m² 0 0
Kjøkken 118 0.0 m² 0 0
Bad/WC 119 0.0 m² 0 0
Gang 120 0.0 m² 0 0
Sov. 1 121 0.0 m² 0 0
Sov. 2 122 0.0 m² 0 0
Sov. 3 123 0.0 m² 0 0
Gang 124 0.0 m² 0 0

Etasje 2 0.0 m²

Rom Areal Vinduer Dører
Stue 201 0.0 m² 0 0
Kjøkken 202 0.0 m² 0 0
Bad/WC 203 0.0 m² 0 0
Gang 204 0.0 m² 0 0
Sov. 1 205 0.0 m² 0 0
Sov. 2 206 0.0 m² 0 0
Sov. 3 207 0.0 m² 0 0
Gang 208 0.0 m² 0 0
Stue 209 0.0 m² 0 0
Kjøkken 210 0.0 m² 0 0
Bad/WC 211 0.0 m² 0 0
Gang 212 0.0 m² 0 0
Sov. 1 213 0.0 m² 0 0
Sov. 2 214 0.0 m² 0 0
Sov. 3 215 0.0 m² 0 0
Gang 216 0.0 m² 0 0
Stue 217 0.0 m² 0 0
Kjøkken 218 0.0 m² 0 0
Bad/WC 219 0.0 m² 0 0
Gang 220 0.0 m² 0 0
Sov. 1 221 0.0 m² 0 0
Sov. 2 222 0.0 m² 0 0
Sov. 3 223 0.0 m² 0 0
Gang 224 0.0 m² 0 0

Etasje 3 0.0 m²

Rom Areal Vinduer Dører
Stue 301 0.0 m² 0 0
Kjøkken 302 0.0 m² 0 0
Bad/WC 303 0.0 m² 0 0
Gang 304 0.0 m² 0 0
Sov. 1 305 0.0 m² 0 0
Sov. 2 306 0.0 m² 0 0
Sov. 3 307 0.0 m² 0 0
Gang 308 0.0 m² 0 0
Stue 309 0.0 m² 0 0
Kjøkken 310 0.0 m² 0 0
Bad/WC 311 0.0 m² 0 0
Gang 312 0.0 m² 0 0
Sov. 1 313 0.0 m² 0 0
Sov. 2 314 0.0 m² 0 0
Sov. 3 315 0.0 m² 0 0
Gang 316 0.0 m² 0 0
Stue 317 0.0 m² 0 0
Kjøkken 318 0.0 m² 0 0
Bad/WC 319 0.0 m² 0 0
Gang 320 0.0 m² 0 0
Sov. 1 321 0.0 m² 0 0
Sov. 2 322 0.0 m² 0 0
Sov. 3 323 0.0 m² 0 0
Gang 324 0.0 m² 0 0

Fasader

Enebolig

Vest
Vinduer
24
Dører
0
Synlige etasjer
4
Øst
Vinduer
24
Dører
0
Synlige etasjer
4
