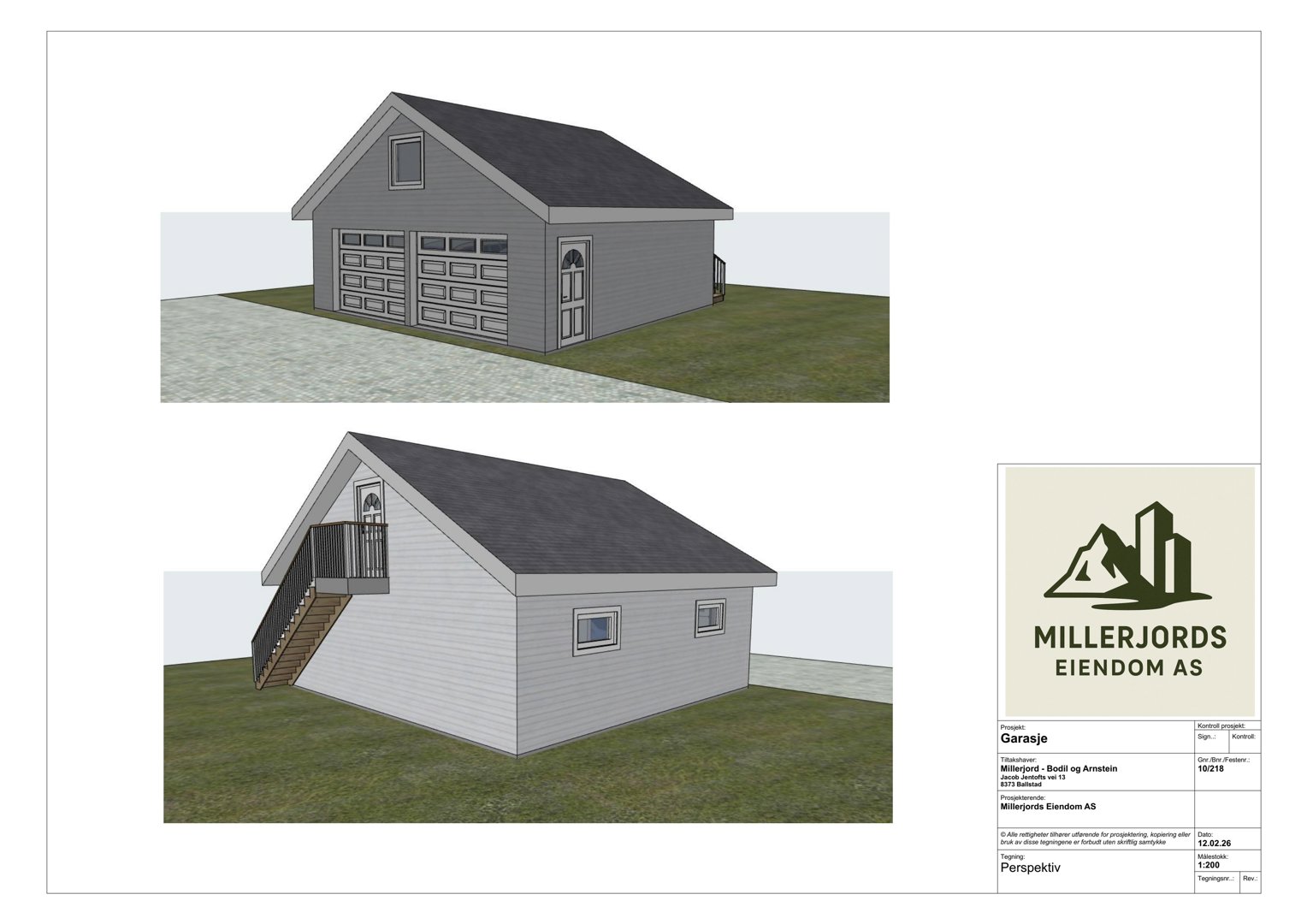

Rendering
3D-visualisering (rendering) av en garasje sett fra to ulike vinkler (perspektiv).
1 / 4
Nybygg
Garasje
Ny dobbeltgarasje med bod i Jacob Jentofts vei 13, Ballstad
Nøkkelinfo
- Sakstype
- Nybygg
- Bygningstype
- Garasje
- Bruksareal
- 66 m²
- Kommune
- Vestvågøy
- Fylke
- Nordland - Nordlánnda
Om byggesaken
Ny frittstående dobbeltgarasje på totalt 65,6 m² BRA, med saltak og flatt tak, oppført i tre. Garasjen inneholder et garasjeareal på 45,1 m² og to boder på 6,6 m² hver. Bygget har to garasjeporter, tre dører og tre vinduer, og er plassert på berggrunn med dokumentert sikkerhet mot skred og flom. Takvinkelen er 30 grader, og mønehøyden er 5,5 meter over ferdig planert terreng. Garasjen har loftsrom med adkomst via utvendig trapp, brukt til lagring, ikke varig opphold. Bygget er plassert med dispensasjon for byggegrense mot kommunal vei og nabogrense, og er i samsvar med gjeldende kommuneplan og arealbruk.
Produkter og materialer
Dører
Ytterdører
Antall: 3
Tre dører på fasader (1 på vest, 1 på sør, 1 til loftsbod med utvendig trapp)
Tømrer
Bjelkelag og konstruksjon
🧱 Tre
Takstoler dimensjonert etter Mitek PAMIR beregninger, bjelker i C30 betong for fundament
Bærekonstruksjon i tre og betong fundament
Fasade
Tre kledning
🧱 Tre
Tre kledning på alle fasader
Yttervegger i tre
Grunnarbeid
Fundamentering på berg
Bygget fundamentert på berg i dagen og stenfylling
Grunnarbeid på berggrunn med dokumentert sikkerhet mot skred og flom
Tak
Saltak og flatt tak

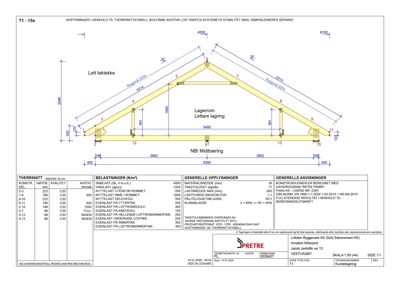

Takvinkel 30 grader, mønehøyde 5,5 m, takstoler i henhold til Mitek PAMIR beregninger
Saltak på deler av bygget og flatt tak på andre deler
Vinduer
Fasadevindu
Antall: 3
Tre vinduer på fasader (2 på øst, 1 på nord)
Trapper
Utvendig trapp til loftsbod
Antall: 1
Trapp med avstand 80 cm fra nabogrense, utvendig adkomst til loftsbod
Utvendig trapp til loftsbod for lagring
Garasjeport
Dobbelt garasjeport
Antall: 2
To garasjeporter på vest- og nordfasade

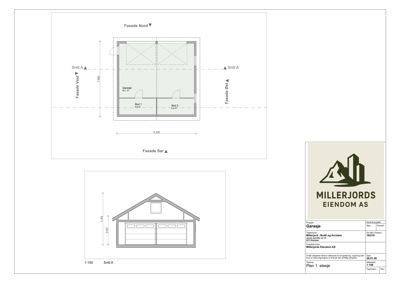

Plantegning
Garasje 58.5 m²
Etasje 1 58.5 m²
| Rom | Areal | Vinduer | Dører |
|---|---|---|---|
| Garasje Garasje | 45.1 m² | 0 | 2 |
| Bod 1 Bod 1 | 6.6 m² | 0 | 0 |
| Bod 2 Bod 2 | 6.6 m² | 0 | 0 |

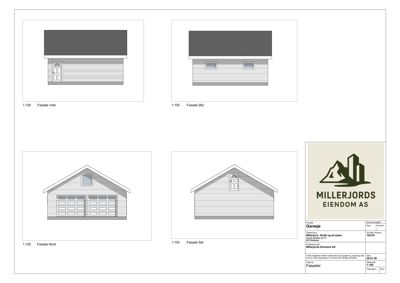

Fasader
Garasje
Vest
- Materiale
- Tre
- Taktype
- Flatt tak
- Vinduer
- 0
- Dører
- 1
- Synlige etasjer
- 1
Øst
- Materiale
- Tre
- Taktype
- Flatt tak
- Vinduer
- 2
- Dører
- 0
- Synlige etasjer
- 1
Nord
- Materiale
- Tre
- Taktype
- Saltak
- Vinduer
- 1
- Dører
- 0
- Synlige etasjer
- 1
Sør
- Materiale
- Tre
- Taktype
- Saltak
- Høyde
- 5.4 m
- Vinduer
- 0
- Dører
- 1
- Synlige etasjer
- 1
