Ny leilighetsblokk med parkeringskjeller i Arenfeldts vei 11, Nøtterøy
📍 Arenfeldts vei 11 , 3120 NØTTERØY
Nøkkelinfo
- Sakstype
- Nybygg
- Bygningstype
- Leilighetsbygg
- Bruksareal
- 1,945 m²
- Boenheter
- 18
- Kommune
- Færder
- Fylke
- Vestfold
- Gnr / Bnr
- 2 / 53
- Saksnummer
- 2025/9550
- Fase
- Rammetillatelse
Om byggesaken
Produkter og materialer
Antall: 1
Automatisk sprinkleranlegg i boligblokk og parkeringskjeller iht. NS-EN 16925 og NS-EN 12845
Sprinkleranlegg for brannsikring av boligblokk og parkeringskjeller
🧱 Tre eller aluminium
Antall: 18
Dører med brann- og røykkrav i rømningsveier, balkongdører med lydkrav
Ytterdører til leiligheter og fellesarealer, samt balkongdører med brann- og lydkrav
🧱 Tre
Innvendige vegger, himlinger og kledning med brannklasse K210 B-s1,d0 eller bedre
Innvendige trekonstruksjoner med brannklassifisering
Antall: 6
Ladestasjoner med strømuttak koblet til seksjonseiers måler, 16A, i parkeringskjeller
Ladestasjoner for elbiler i parkeringskjeller
Antall: 1
Tilknytning til offentlig vann- og avløpsnett med PE vannledning 110 mm, tilbakestrømsventil
Vann- og avløpsinstallasjoner for boligblokk og teknisk rom
🧱 Tre med 3-lags energiglass
Antall: 46
Vinduer i fasader med proporsjoner ca. 12x24, lydkrav Rw+Ctr=32-43 dB for soverom mot støy
Fasadevinduer til leilighetsblokk, tilpasset reguleringsplanens krav til vindusstørrelse og lydisolasjon
🧱 Glassrekkverk
Antall: 18
Balkonger med glassrekkverk, minimum dybde 2 m og lengde 3 m, samt terrasser i utomhusanlegg
Private balkonger til leiligheter og felles utearealer
🧱 Kalksementpeler ø800 mm
Antall: 14400
Grunnforsterking med kalksement i hele byggets fotavtrykk og graveskråninger, kompensert fundamentering på stiv bunnplate
Geoteknisk grunnarbeid for stabil fundamentering på kvikkleiregrunn
🧱 Betong
Bunnplate støpt seksjonsvis, kjellervegger med brannmotstand EI 90
Betongkonstruksjoner for parkeringskjeller og fundament
Antall: 18
Bad med fliser og sanitærutstyr i hver leilighet
Bad i hver leilighet med standard sanitærutstyr
Antall: 1
Ventilasjonskanaler i ubrennbart materiale, branntetting og brannisolering ved gjennomføringer
Ventilasjonsanlegg for boligblokk med brannsikker utførelse
Antall: 3
Trapperom med brannklasse Tr1, røykluke i topp, dimensjonert for rømningsvei
Trapperom i boligblokk for rømningsvei og adkomst til etasjer
Nærlekeplass med lekeapparater, felles uteoppholdsareal på ca. 333 m², beplantning og belysning
Utomhusanlegg med lekeplass og felles utearealer
🧱 Lysemalt trepanel
Fasader med lysemalt trekledning, vertikal bånd mellom 1. og 2. etasje, tilpasset trehusarkitektur
Fasadebekledning i tre som harmonerer med områdets arkitektur
🧱 Eikeparkett og keramiske fliser
Gulv i leiligheter med eikeparkett, bad med fliser
Innvendige gulvflater i leiligheter
Antall: 1
Heldekkende brannalarmanlegg med detektorer i kjøkken, stue og soverom, nødlys i rømningsveier
Brannalarmanlegg og nødlys for varsling og sikker rømming
🧱 Betong eller naturstein
Forstøtningsmurer 1-1,3 m høyde i utomhusanlegg
Terrenginngrep og støttemurer i utomhusanlegg
🧱 Glass og metall
Glassrekkverk på balkonger og rekkverk på trapper med høyde 1,0 m
Sikkerhetsrekkverk på balkonger og trapper
Antall: 1
Stålport med automatisk portåpner for parkeringskjeller
Port til parkeringskjeller med automatisk åpning
🧱 Grå eller sort sementstein
Antall: 1
Takflate ca. 134 m², med åpninger for takvinduer og altaner innenfor 20% av takflate
Valmet tak med takstein i henhold til reguleringsplanens krav

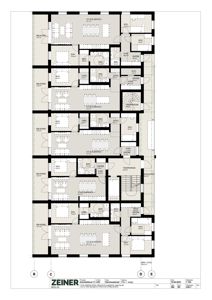

Plantegning
Parkeringskjeller 525.0 m²
Etasje 0 525.0 m²
| Rom | Areal | Vinduer | Dører |
|---|---|---|---|
| Sportsbod 1 | 5.1 m² | 0 | 0 |
| Sportsbod 2 | 5.1 m² | 0 | 0 |
| Sportsbod 3 | 5.1 m² | 0 | 0 |
| Sportsbod 4 | 5.1 m² | 0 | 0 |
| Sportsbod 5 | 5.1 m² | 0 | 0 |
| Sportsbod 6 | 5.1 m² | 0 | 0 |
| Sportsbod 7 | 4.1 m² | 0 | 0 |
| Sportsbod 8 | 5.2 m² | 0 | 0 |
| Sportsbod 9 | 5.8 m² | 0 | 0 |
| Sportsbod 10 | 5.8 m² | 0 | 0 |
| hc-p 11 | 0.0 m² | 0 | 0 |
| hc-p 12 | 0.0 m² | 0 | 0 |
| Parkeringsplass 13 | 0.0 m² | 0 | 0 |
| Sportsbod 14 | 5.1 m² | 0 | 0 |
| Sportsbod 14 | 5.2 m² | 0 | 0 |
| Teknisk rom TEKN | 13.2 m² | 0 | 0 |
| Sykkelplass SYKKELP | 22.1 m² | 0 | 0 |
| Sluse SLUSE | 4.2 m² | 0 | 1 |
| Distribusjonsrom DISP | 3.5 m² | 0 | 1 |
| Trapperom TRAPPEROM | 18.7 m² | 0 | 0 |
| Sportsbod SPORTSBOD | 4.4 m² | 0 | 0 |
| Sportsbod SPORTSBOD | 5.0 m² | 0 | 0 |
| Sportsbod SPORTSBOD | 3.5 m² | 0 | 0 |
| Sportsbod SPORTSBOD | 5.0 m² | 0 | 0 |
| Sportsbod SPORTSBOD | 3.5 m² | 0 | 0 |
Enebolig 837.2 m²
Etasje 1 434.4 m²
| Rom | Areal | Vinduer | Dører |
|---|---|---|---|
| Entre H101 | 8.6 m² | 0 | 2 |
| Bad BAD | 5.2 m² | 0 | 1 |
| Bad BAD | 3.3 m² | 0 | 1 |
| Soverom SOV | 11.0 m² | 1 | 1 |
| Soverom SOV | 6.9 m² | 1 | 1 |
| Stue/Kjøkken STUE/KJØKKEN | 43.1 m² | 3 | 1 |
| Balkong BALKONG | 15.7 m² | 0 | 1 |
| Soverom SOV | 10.8 m² | 1 | 1 |
| Bod BOD | 2.9 m² | 0 | 1 |
| Omkledd OMKL | 2.9 m² | 0 | 1 |
| Soverom SOV | 9.6 m² | 1 | 1 |
| Balkong BALKONG | 13.0 m² | 0 | 1 |
| Stue/Kjøkken STUE/KJØKKEN | 33.0 m² | 2 | 1 |
| Trapperom TRAPPEROM | 6.8 m² | 0 | 1 |
| Soverom SOV | 9.6 m² | 1 | 1 |
| Omkledd OMKL | 2.9 m² | 0 | 1 |
| Bad BAD | 5.2 m² | 0 | 1 |
| Gang GANG | 3.4 m² | 0 | 1 |
| Soverom SOV | 8.4 m² | 1 | 1 |
| Entre H103 | 4.1 m² | 0 | 1 |
| Stue/Kjøkken STUE/KJØKKEN | 33.0 m² | 2 | 1 |
| Balkong BALKONG | 13.0 m² | 0 | 1 |
| Soverom SOV | 8.9 m² | 1 | 1 |
| Bad BAD | 5.4 m² | 0 | 1 |
| Entre ENTRE | 3.3 m² | 0 | 1 |
| Entre H102 | 45.5 m² | 0 | 1 |
| Trapperom TRAPPEROM | 20.8 m² | 0 | 1 |
| Svalgang SVALGANG | 33.9 m² | 0 | 1 |
| Soverom SOV | 10.8 m² | 1 | 1 |
| Omkledd OMKL | 2.9 m² | 0 | 1 |
| Bad BAD | 5.2 m² | 0 | 1 |
| Bad BAD | 3.3 m² | 0 | 1 |
| Entre H101 | 8.6 m² | 0 | 1 |
| Soverom SOV | 6.9 m² | 1 | 1 |
| Stue/Kjøkken STUE/KJØKKEN | 43.1 m² | 3 | 1 |
| Balkong BALKONG | 15.7 m² | 0 | 1 |
| Stue/kjøkken 101 | 0.0 m² | 3 | 2 |
| Sov 102 | 0.0 m² | 1 | 1 |
| Bod 103 | 0.0 m² | 1 | 1 |
| Entré 104 | 0.0 m² | 0 | 1 |
| Trapperom 105 | 0.0 m² | 0 | 1 |
| Gang 106 | 0.0 m² | 0 | 1 |
| Bad 107 | 0.0 m² | 0 | 1 |
| Terrasse 108 | 0.0 m² | 0 | 1 |
Etasje 3 402.8 m²
| Rom | Areal | Vinduer | Dører |
|---|---|---|---|
| Entre H305 | 8.1 m² | 0 | 1 |
| Gang GANG | 2.3 m² | 0 | 1 |
| Bad BAD | 3.3 m² | 0 | 1 |
| Bad BAD | 5.2 m² | 0 | 1 |
| Omklederom OMKL | 2.9 m² | 0 | 1 |
| Soverom SOV | 8.2 m² | 1 | 1 |
| Stue/Kjøkken STUE/KJØKKEN | 39.1 m² | 2 | 1 |
| Terrasse TERRASSE | 10.8 m² | 0 | 1 |
| Soverom SOV | 10.8 m² | 1 | 1 |
| Omklederom OMKL | 2.9 m² | 0 | 1 |
| Bad BAD | 5.2 m² | 0 | 1 |
| Stue/Kjøkken STUE/KJØKKEN | 28.2 m² | 2 | 1 |
| Terrasse TERRASSE | 10.2 m² | 0 | 1 |
| Trapperom TRAPPEROM | 9.8 m² | 0 | 1 |
| Soverom SOV | 9.6 m² | 1 | 1 |
| Omklederom OMKL | 2.9 m² | 0 | 1 |
| Bad BAD | 5.2 m² | 0 | 1 |
| Gang GANG | 7.7 m² | 0 | 1 |
| Soverom SOV | 8.4 m² | 1 | 1 |
| Stue/Kjøkken STUE/KJØKKEN | 28.2 m² | 2 | 1 |
| Terrasse TERRASSE | 10.2 m² | 0 | 1 |
| Entre H303 | 4.1 m² | 0 | 1 |
| Trapperom TRAPPEROM | 26.9 m² | 0 | 1 |
| Soverom SOV | 8.9 m² | 1 | 1 |
| Bad BAD | 4.2 m² | 0 | 1 |
| Entre ENTRE | 2.9 m² | 0 | 1 |
| Entre H302 | 35.4 m² | 0 | 1 |
| Stue/Kjøkken STUE/KJØKKEN | 16.9 m² | 2 | 1 |
| Terrasse TERRASSE | 10.2 m² | 0 | 1 |
| Entre H301 | 83.7 m² | 0 | 1 |
| Bad BAD | 5.2 m² | 0 | 1 |
| Bod BOD | 2.6 m² | 0 | 1 |
| Bad BAD | 3.3 m² | 0 | 1 |
| Soverom SOV | 10.0 m² | 1 | 1 |
| Stue/Kjøkken STUE/KJØKKEN | 33.4 m² | 2 | 1 |
| Terrasse TERRASSE | 10.6 m² | 0 | 1 |
| Soverom SØV | 9.1 m² | 1 | 1 |
| Korridor H304 | 45.5 m² | 0 | 2 |
| Balkong BALKONG | 6.0 m² | 0 | 1 |
| Korridor H306 | 39.0 m² | 0 | 2 |
| Rømningstrapp RØMNINGSTRAPP | 6.7 m² | 0 | 0 |
| Stue/kjøkken 301 | 0.0 m² | 3 | 2 |
| Sov 302 | 0.0 m² | 1 | 1 |
| Bod 303 | 0.0 m² | 1 | 1 |
| Entré 304 | 0.0 m² | 0 | 1 |
| Trapperom 305 | 0.0 m² | 0 | 1 |
| Gang 306 | 0.0 m² | 0 | 1 |
| Bad 307 | 0.0 m² | 0 | 1 |
| Terrasse 308 | 0.0 m² | 0 | 1 |
Etasje 2 0.0 m²
| Rom | Areal | Vinduer | Dører |
|---|---|---|---|
| Stue/kjøkken 201 | 0.0 m² | 3 | 2 |
| Sov 202 | 0.0 m² | 1 | 1 |
| Bod 203 | 0.0 m² | 1 | 1 |
| Entré 204 | 0.0 m² | 0 | 1 |
| Trapperom 205 | 0.0 m² | 0 | 1 |
| Gang 206 | 0.0 m² | 0 | 1 |
| Bad 207 | 0.0 m² | 0 | 1 |
| Terrasse 208 | 0.0 m² | 0 | 1 |
Etasje 4 0.0 m²
| Rom | Areal | Vinduer | Dører |
|---|---|---|---|
| Stue/kjøkken 401 | 0.0 m² | 3 | 2 |
| Sov 402 | 0.0 m² | 1 | 1 |
| Bod 403 | 0.0 m² | 1 | 1 |
| Entré 404 | 0.0 m² | 0 | 1 |
| Trapperom 405 | 0.0 m² | 0 | 1 |
| Gang 406 | 0.0 m² | 0 | 1 |
| Bad 407 | 0.0 m² | 0 | 1 |
| Terrasse 408 | 0.0 m² | 0 | 1 |
Fasader
Enebolig
- Materiale
- Tre
- Taktype
- Saltak
- Høyde
- 6.5 m
- Mønehøyde
- 8.2 m
- Vinduer
- 6
- Dører
- 0
- Synlige etasjer
- 2
- Materiale
- Tre
- Taktype
- Saltak
- Høyde
- 6.5 m
- Mønehøyde
- 8.2 m
- Vinduer
- 10
- Dører
- 3
- Balkonger
- 1
- Synlige etasjer
- 2
- Materiale
- Tre
- Taktype
- Saltak
- Høyde
- 6.5 m
- Mønehøyde
- 8.2 m
- Vinduer
- 6
- Dører
- 0
- Synlige etasjer
- 2
- Materiale
- Tre
- Taktype
- Saltak
- Høyde
- 6.5 m
- Mønehøyde
- 8.2 m
- Vinduer
- 12
- Dører
- 0
- Synlige etasjer
- 2
Hovedbygg
- Taktype
- Saltak
- Vinduer
- 18
- Dører
- 0
- Synlige etasjer
- 3
