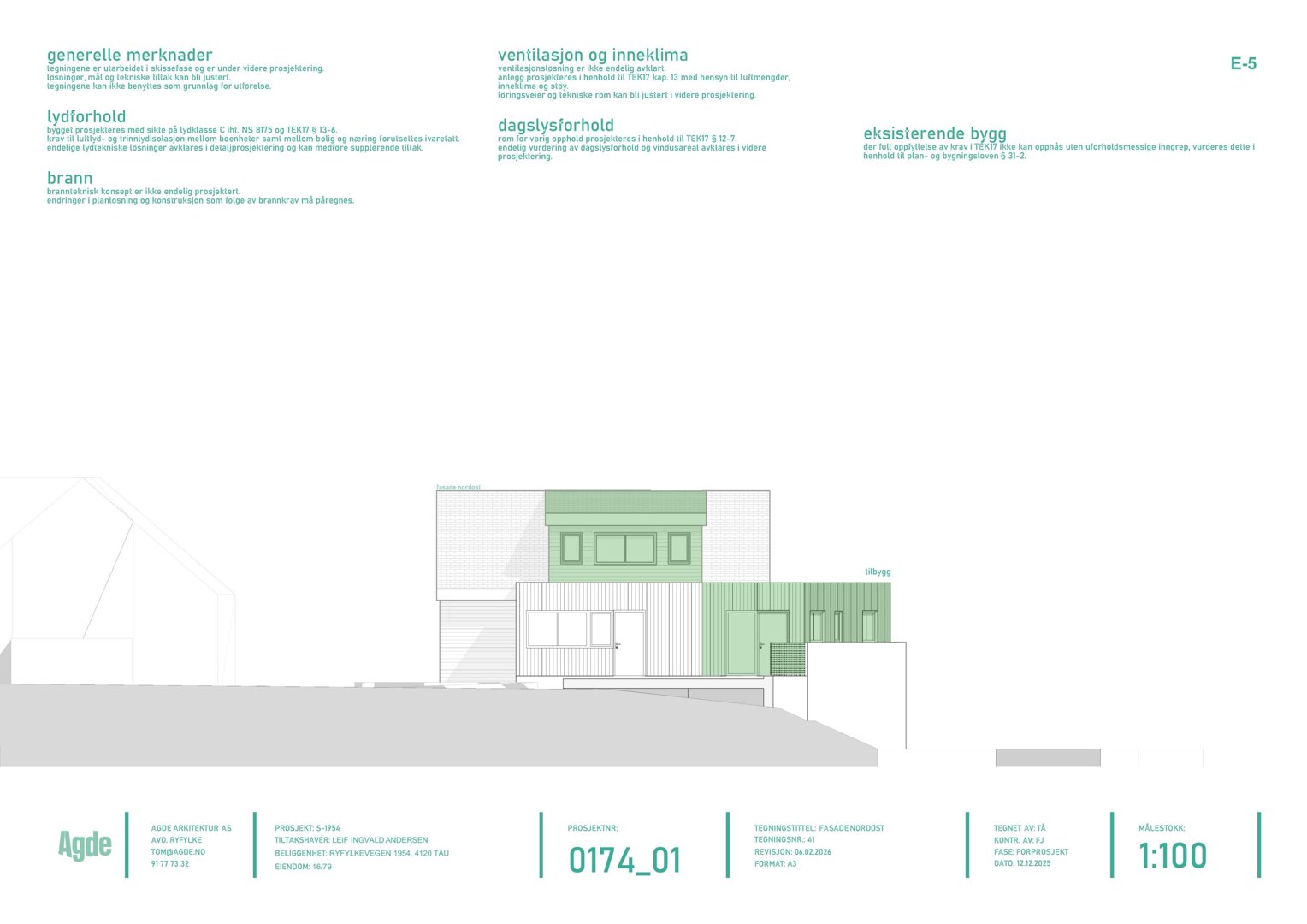

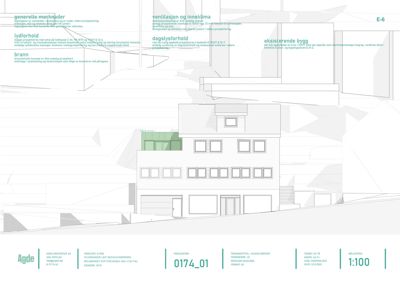

Facade
Fasadetegning som viser bygningens utside med fargeindikasjoner for ulike materialer og detaljer om ventilasjon og dagslys.
Tilbygg og bruksendring på leilighetsbygg i Ryfylkevegen 1954, Tau
Nøkkelinfo
- Sakstype
- Tilbygg
- Bygningstype
- Leilighetsbygg
- Bruksareal
- 175 m²
- Boenheter
- 2
- Kommune
- Strand
- Fylke
- Rogaland
Om byggesaken
Produkter og materialer
🧱 Tre
Yttervegger med trekledning, klasse D-s3,d0 (Ut2) eller bedre
Fasade med trekledning på eksisterende og nye bygningsdeler
Våtrom i ny boenhet og tilbygg prosjekteres og utføres i henhold til TEK17 og våtromsnorm
Våtromsbelegg og falloppbygging i bad og våtrom
Minst ett håndslokkeapparat per boenhet/etasje, klasse 21A etter NS-EN 3-7
Manuelt brannslokkeutstyr for effektiv slokkeinnsats
🧱 Tre
Montering av trekonstruksjoner i tilbygg og ombygging, tilpasning mot eksisterende bygg
Tømrerarbeid for tilbygg og ombygging
🧱 Teglstein/betongtakstein/metallplater
Antall: 1
Taktekking klasse BROOF (t2), takterrasse med REI60 dekke
Nytt tak med takterrasse på 2. etasje
🧱 Tre/tre-aluminium
Antall: 20
Vinduer i fasader med krav til brannmotstand E30 på ett vindu i 3. etasje sørøst, øvrige uten brannmotstand
Fasadevinduer for nye og eksisterende boenheter, inkludert rømningsvinduer i soverom
🧱 Tre
Antall: 2
Interntrapp mellom 3. og 4. etasje uten krav til branncelle, tilfredsstiller R30
Innvendige trapper i boenheter
Sanitærinstallasjoner i tilbygg og ombygging, tilkobling til eksisterende VA-anlegg
Vann- og avløpsinstallasjoner for nye og eksisterende boenheter
🧱 Rockwool eller Glava
Isolasjon i konstruksjoner og tak med klasse A2-s1,d0
Isolasjon for brannsikkerhet og energieffektivitet
Ventilasjonsanlegg i ny boenhet og tilbygg i 3. og 4. etasje, prosjektert i henhold til TEK17
Ventilasjon for nye og eksisterende boenheter
🧱 Tre/kompositt
Antall: 10
Utgangsdører med fri bredde minimum 0,86 m, brannklassifisering iht. branncellekrav, slagretning i rømningsretning
Ytterdører til boenheter og rømningsveier
Optiske røykdetektorer i kjøkken, stue og sone utenfor soverom, manuell melder i trapperom, akustiske alarmgivere med minimum 60 dB lydstyrke
Brannalarmanlegg for tidlig varsling i hele bygget

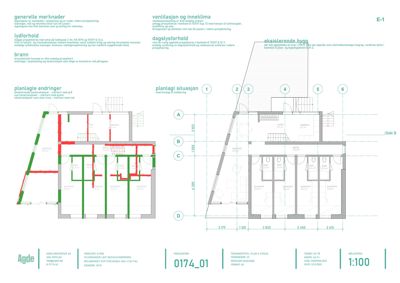

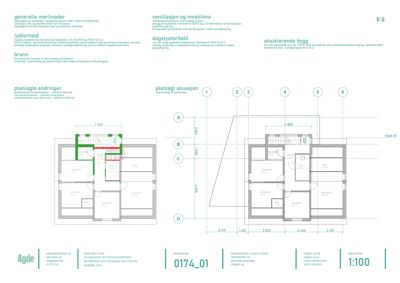

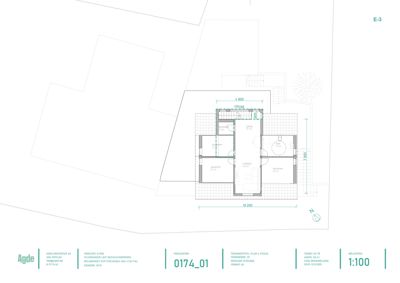

Plantegning
Enebolig 304.6 m²
Etasje 0 0.0 m²
| Rom | Areal | Vinduer | Dører |
|---|
Etasje 1 0.0 m²
| Rom | Areal | Vinduer | Dører |
|---|

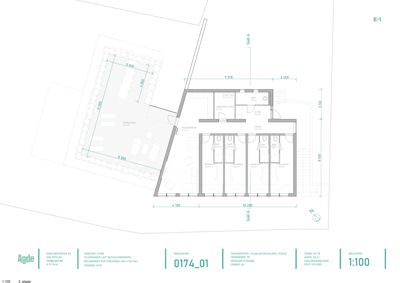

Etasje 2 0.0 m²
| Rom | Areal | Vinduer | Dører |
|---|---|---|---|
| Stue/kjøkken 201 | 34.4 m² | 0 | 1 |
| Gang 202 | 12.1 m² | 0 | 1 |
| Soverom 203 | 10.5 m² | 1 | 1 |
| Bad 204 | 2.6 m² | 0 | 1 |
| Soverom 205 | 10.4 m² | 1 | 1 |
| Bad 206 | 2.6 m² | 0 | 1 |
| Soverom 207 | 10.4 m² | 1 | 1 |
| Bad 208 | 2.6 m² | 0 | 1 |
| Soverom 209 | 11.8 m² | 1 | 1 |
| Bad 210 | 2.6 m² | 0 | 1 |
| Vask/tekn./bod 211 | 6.0 m² | 0 | 1 |
| Bad 212 | 5.4 m² | 0 | 1 |
| Entre 213 | 5.9 m² | 0 | 1 |

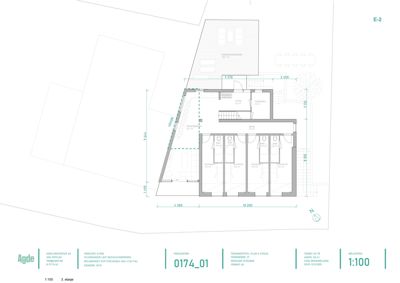

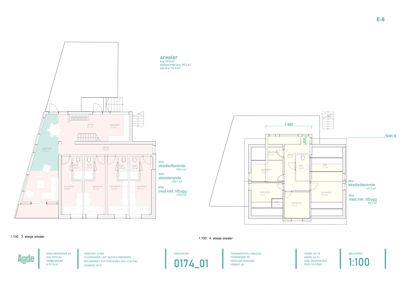

Etasje 3 196.1 m²
| Rom | Areal | Vinduer | Dører |
|---|---|---|---|
| Uteoppholdsareal 301 | 196.1 m² | 2 | 1 |
| entre 302 | 6.2 m² | 0 | 1 |
| Vask/tekn. 303 | 5.5 m² | 0 | 1 |
| gang 304 | 9.4 m² | 0 | 2 |
| soverom 305 | 10.2 m² | 1 | 1 |
| bad 306 | 2.6 m² | 0 | 1 |
| bad 307 | 2.6 m² | 0 | 1 |
| soverom 308 | 10.2 m² | 1 | 1 |
| bad 309 | 2.6 m² | 0 | 1 |
| soverom 310 | 10.0 m² | 1 | 1 |
| bad 311 | 2.6 m² | 0 | 1 |
| soverom 312 | 10.7 m² | 1 | 1 |
Etasje 4 108.5 m²
| Rom | Areal | Vinduer | Dører |
|---|---|---|---|
| Soverom 401 | 12.8 m² | 1 | 1 |
| Soverom 402 | 7.5 m² | 1 | 1 |
| Soverom 403 | 7.4 m² | 1 | 1 |
| Soverom 404 | 7.3 m² | 1 | 1 |
| Kott 405 | 4.7 m² | 0 | 1 |
| Bad 406 | 3.9 m² | 0 | 1 |
| Gang 407 | 9.1 m² | 0 | 0 |
| Bod/tekn. 408 | 2.3 m² | 0 | 1 |
| Kott 409 | 1.1 m² | 0 | 1 |

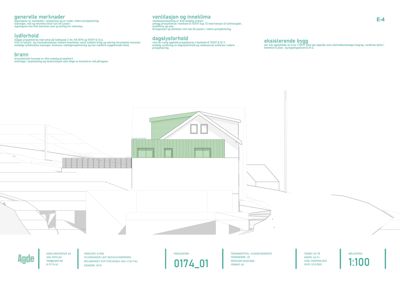

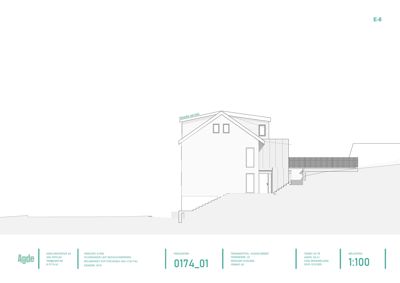

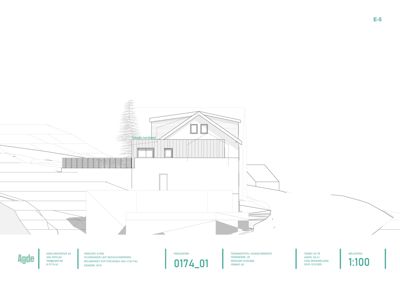

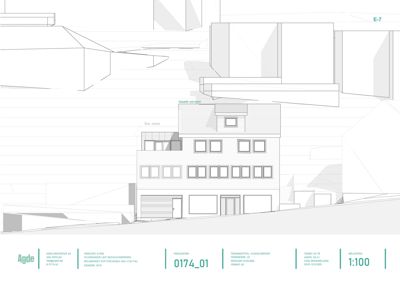

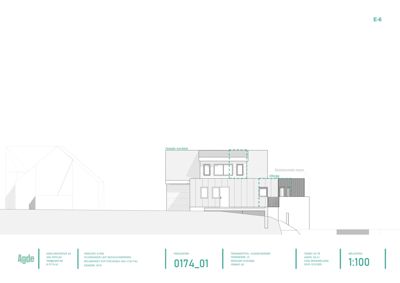

Fasader
Enebolig
- Materiale
- Tre
- Taktype
- Saltak
- Vinduer
- 5
- Dører
- 1
- Synlige etasjer
- 2
- Materiale
- Tre
- Taktype
- Saltak
- Vinduer
- 4
- Dører
- 2
- Synlige etasjer
- 2
- Materiale
- Tre
- Taktype
- Saltak
- Vinduer
- 12
- Dører
- 2
- Balkonger
- 1
- Synlige etasjer
- 3
- Materiale
- Tre
- Taktype
- Saltak
- Vinduer
- 4
- Dører
- 1
- Synlige etasjer
- 2
