Tilbygg Næringsbygg

Tilbygg og innendørs skytebane i Kvernesveien 1663, Averøy

Nøkkelinfo

Sakstype
Tilbygg
Bygningstype
Naeringsbygg
Bruksareal
380 m²
Kommune
Averøy
Fylke
Møre og Romsdal

Om byggesaken

Prosjektet omfatter ombygging av en tidligere gymsal og oppføring av et tilbygg på ca. 104 m² BRA til en 15 meter innendørs miniatyrskytebane med 7 elektroniske skiver. Bygget inkluderer også klubblokaler på ca. 100 m², garderober, tekniske rom, lager og tilhørende fasiliteter. Bygget har betongvegger i skytebanen, stålplater på vegger i eksisterende bygg, og isolerte himlinger med akustikkduk og spilepanel. Det er installert ventilasjonsanlegg med luftbehandling, varmepumper, og elektriske installasjoner for belysning og skytesystem. Skytebanen er forhåndsgodkjent av politiet med krav til sikkerhet og ventilasjon. Prosjektet inkluderer også grunnarbeid, betongarbeid, tømrerarbeid, rørlegger- og elektrikerarbeid, samt montering av skytesystem fra Megalink med elektroniske skiver og kulefangere. Totalt areal etter utbygging er ca. 380 m². Bygget er tilpasset universell utforming med HC-toalett og tilfredsstiller krav til støy og sikkerhet.

Produkter og materialer

Elektro Elektriske installasjoner

Nye taklamper, lys ved kulefangere, tilførsel av avtrekk ved kulefangere, elektrikerarbeid for skytesystem

Elektriske installasjoner for belysning og skytesystem

VVS Varmepumpe

Antall: 2

To varmepumper for oppvarming av bygget

Bygningskomponenter Grunnarbeid

Grunnarbeid for tilbygg inkl. rigg

Grunnarbeid for fundamentering og byggeplassrigg

Annet Sikkerhet og godkjenning

Forhåndsgodkjenning fra politiet, krav til skytebaneinstruks, støyvurdering og sikkerhetsbestemmelser

Sikkerhetsgodkjenning og dokumentasjon for skytebane

Bygningskomponenter Stålplater

🧱 1,5 mm stålplater

Antall: 60

Stålplater på vegger i skytebane

Innvendig veggkledning i skytebane

Tømrer Skillevegger og himling

🧱 Reisverk 198mm, isolasjon, akustikkduk, spilepanel, fuktsperre, nedlekting

Skillevegg bak standplass, nedsenket tak over standplass med isolasjon og gulvspon

Innvendige skillevegger og himling i skytebane

Bygningskomponenter Montering

Antall: 7

Megalink 3D-Score elektroniske skiver med skivestativ, skiveheis med motvekt, kulefangere, kabler, strømforsyning, koblingsbokser, monitorer og USB adaptere

Elektronisk skytesystem med 7 skiver og tilhørende utstyr

Bygningskomponenter Kjøkken

Antall: 1

Kjøkkeninnredning

Kjøkkeninnredning i klubblokaler

Bygningskomponenter Dører

Antall: 22

Tofløyede dører i spilevegg, hoveddør, kjøkkendør, dører til tekniske rom og garderober

Innvendige og utvendige dører i tilbygg og ombygging

Bygningskomponenter Tømrerarbeid

🧱 Takstoler, undertak, lekter, takplater TRP 20, beslag, takrenner, nedløp, snøfangere, GU gips, liggende impregnert kledning, akustikkduk, spilepanel, gulvspon

Nedsenket tak over standplass, tofløyet dører 150x210cm og 180x210cm, ny utvendig dør 90x210cm

Tømrerarbeid for tilbygg og ombygging av gymsal til skytebane og klubblokaler

VVS Ventilasjon

Luftbehandlingsanlegg med eget ventilasjonsanlegg for skytebane, ombygging av eksisterende anlegg

Ventilasjonsanlegg for skytebane med krav til utskifting av luft og fjerning av tungmetaller

Bygningskomponenter Sanitær

Antall: 3

HC-toalett, garderobe med dame/herre garderober, dusj og WC

Sanitæranlegg med HC-toalett og garderober

Bygningskomponenter Vinduer

Antall: 7

Vinduer i klubblokaler og skytebane

Vinduer i klubblokaler og skytebane

Bygningskomponenter Betongarbeid

🧱 Thermomur, armering, betong 150mm, stålpusset betonggulv 100mm, isolasjon 150mm

Såle, ringmur, gulv på grunn

Betongarbeid for fundamenter, gulv og ringmur i tilbygg

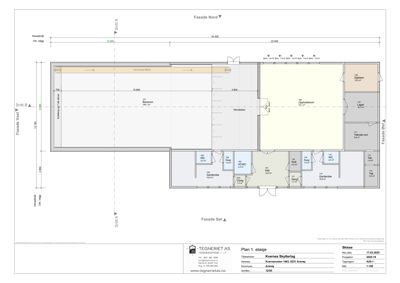

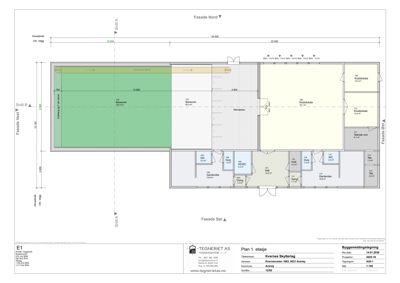

Plantegning

Enebolig 384.5 m²

Etasje 1 384.5 m²

Rom Areal Vinduer Dører
Banerom 107 184.7 m² 2 1
Oppholdsrom 108 78.1 m² 5 1
Kjøkken 109 10.0 m² 0 2
Lager 110 10.7 m² 0 1
Teknisk rom 111 9.8 m² 0 1
Hall 101 14.6 m² 0 2
HCWC 102 4.2 m² 0 1
Gang 103 1.4 m² 0 2
Garderobe 104 18.8 m² 0 1
WC 105 2.0 m² 0 1
Dusj 106 1.9 m² 0 1
Tek. 112 1.9 m² 0 1
Tek. 113 3.0 m² 0 1
Garderobe 114 18.6 m² 0 1
WC 115 2.0 m² 0 1
Dusj 116 1.9 m² 0 1
Gang 117 1.7 m² 0 2
Kott 118 2.4 m² 0 1
Banerom 119 104.2 m² 0 1

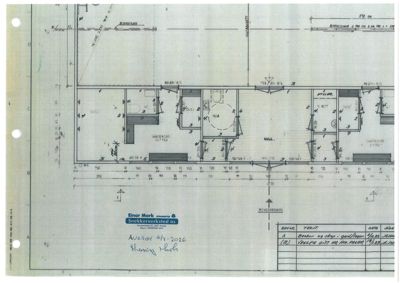

Etasje 0 0.0 m²

Rom Areal Vinduer Dører
DUSJ 001 0.0 m² 0 1
WC 002 0.0 m² 0 1
DUSJ 003 0.0 m² 0 1
HALL 004 0.0 m² 0 3
B. MOTT 005 0.0 m² 0 1
DUSJ 006 0.0 m² 0 1
GARDEROBE 007 0.0 m² 0 1

Gymsal 0.0 m²

Etasje 1 0.0 m²

Rom Areal Vinduer Dører
Gymsal 019 0.0 m² 0 0
Toalett 018 0.0 m² 0 0
Vaskerom 017 0.0 m² 0 0
Toalett 016 0.0 m² 0 0
Vaskerom 015 0.0 m² 0 0
Toalett 014 0.0 m² 0 0
Vaskerom 013 0.0 m² 0 0
Toalett 012 0.0 m² 0 0
Vaskerom 011 0.0 m² 0 0
Toalett 010 0.0 m² 0 0
Vaskerom 009 0.0 m² 0 0
Toalett 008 0.0 m² 0 0
Vaskerom 007 0.0 m² 0 0
Toalett 006 0.0 m² 0 0
Vaskerom 005 0.0 m² 0 0
Toalett 004 0.0 m² 0 0
Vaskerom 003 0.0 m² 0 0
Toalett 002 0.0 m² 0 0
Vaskerom 001 0.0 m² 0 0

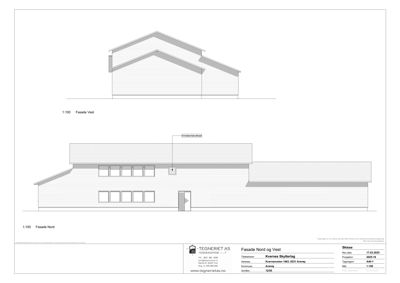

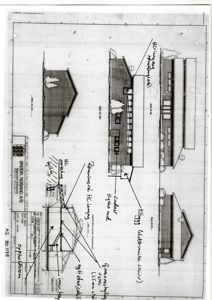

Fasader

Gym

Nord
Materiale
Tre
Taktype
Saltak
Vinduer
2
Dører
1
Synlige etasjer
1
Sør
Materiale
Tre
Taktype
Saltak
Vinduer
4
Dører
1
Synlige etasjer
1
Øst
Materiale
Tre
Taktype
Saltak
Vinduer
4
Dører
1
Synlige etasjer
1
Vest
Materiale
Tre
Taktype
Saltak
Vinduer
2
Dører
1
Synlige etasjer
1
