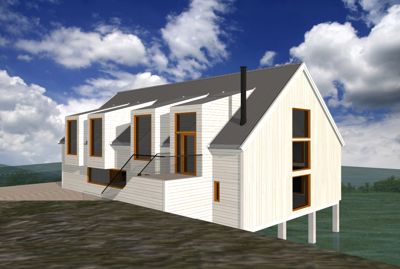

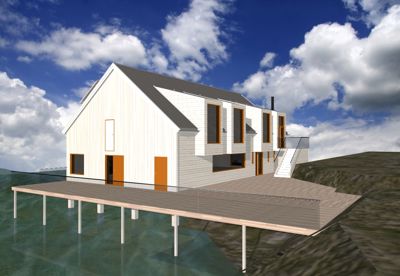

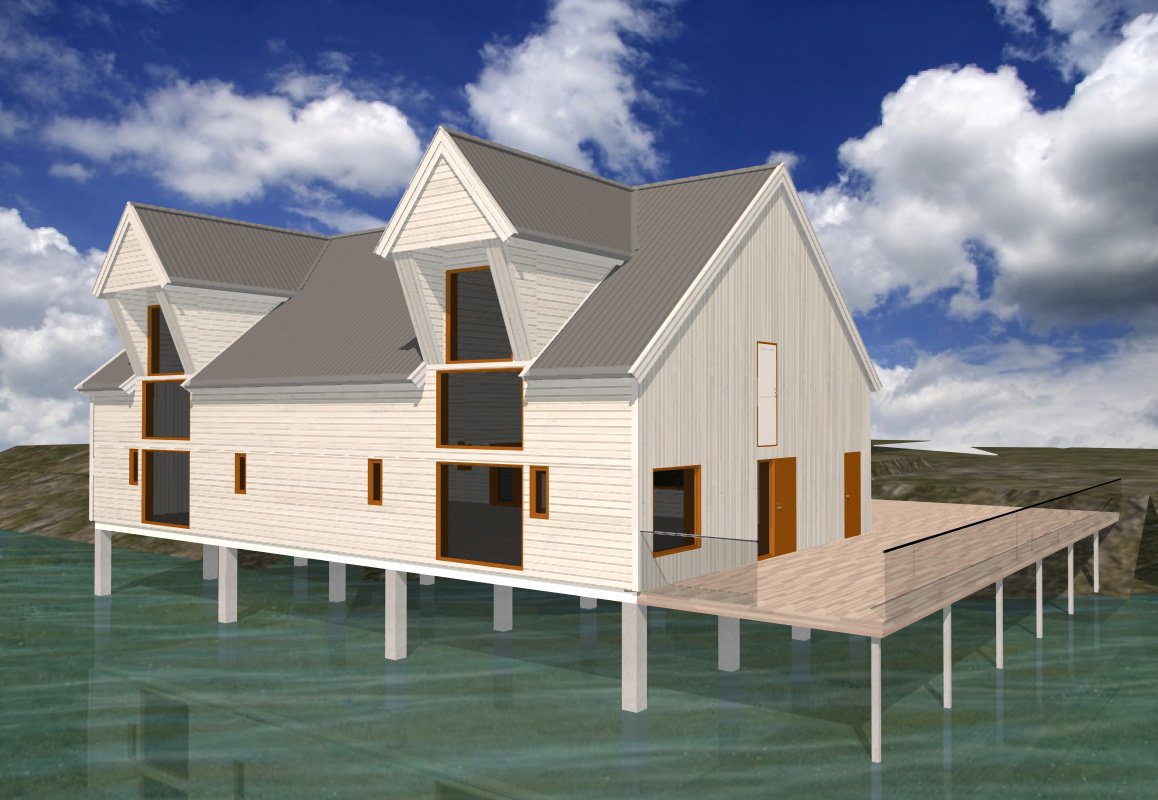

Rendering

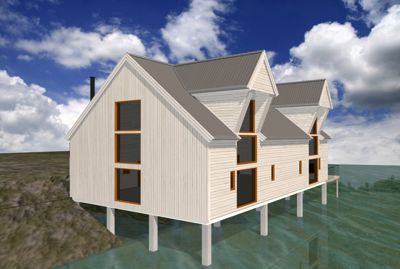

3D-visualisering av en moderne hytte eller villa bygget på stolper over vannet, sett fra et vinklet utsyn.
Tilbygg og fasadeoppgradering på Rødvinsbrygga, Smøla
Nøkkelinfo
- Sakstype
- Tilbygg
- Bygningstype
- Naeringsbygg
- Bruksareal
- 372 m²
- Kommune
- Smøla
- Fylke
- Møre og Romsdal
Om byggesaken
Produkter og materialer
Fundamentering for pumpekum og tilpasning til terreng ved kai
Grunnarbeider for pumpekum og tilbygg
🧱 Robust, fuktbestandig treverk tilpasset kystmiljø
Bevaring og gjenbruk av eksisterende kledning der mulig, tilpasset byggets opprinnelige uttrykk
Fasadeoppgradering med ny og gjenbrukt trekledning som tåler sjøsprøyt og vind
🧱 Betong
Antall: 1
Plasstøpt betongkum for pumpekum under kai, inkl. fundamentering og tilpasning til terreng
Fundament og pumpekum for avløpssystem
Innredning av bad og WC i 1. etasje med nødvendige sanitærinstallasjoner
Bad og WC med sanitærutstyr og overflater
Ventilasjonsløsninger tilpasset byggets bruk og krav
Ventilasjon for oppholdsrom og våtrom
Elektriske installasjoner tilpasset byggets funksjoner og TEK17 krav
Elektriske anlegg for belysning, strøm og tekniske installasjoner
Innvendige og utvendige sanitærinstallasjoner, inkludert våtrom i 1. etasje og tilkobling til eksisterende avløpssystem via trykkledning DN50
Sanitærinstallasjoner og avløpssystem med pumpekum og trykkledning
🧱 Taktekking tilpasset værutsatt kystmiljø
Taktekking med utskifting av tekkemateriale og nødvendige arbeider i undertak
Rehabilitering og vedlikehold av saltak
🧱 Tre eller tilsvarende tilpasset eksisterende stil
Antall: 6
Etablering av porter og dører tilpasset byggets uttrykk
Nye porter og dører i fasaden
Innredning av 1. etasje med kjøkken, bad og oppholdsarealer
Innvendige gulv og overflater i oppholdsrom og våtrom
🧱 Tre eller tilsvarende tilpasset eksisterende stil
Antall: 14
Etablering av porter og vindusløsninger tilpasset byggets uttrykk innenfor eksisterende åpninger
Nye og justerte vindusløsninger i fasaden
🧱 Tre eller metall
Rekkverk ved nisje/levegg med trapp som utvendig rømningsvei
Sikkerhetsrekkverk for utvendig trapp og nisje
🧱 Tre
Oppbygging og tilpasning av trekonstruksjoner, fasadeelementer og innvendige arbeider
Tømrerarbeider for tilbygg og fasadeoppgradering

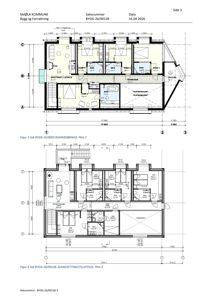

Plantegning
Enebolig 372.3 m²
Etasje 2 170.5 m²
| Rom | Areal | Vinduer | Dører |
|---|---|---|---|
| Rom 1 201 | 14.0 m² | 1 | 1 |
| Rom 2 202 | 12.6 m² | 1 | 1 |
| Rom 3 203 | 12.6 m² | 1 | 1 |
| Rom 4 204 | 16.2 m² | 1 | 1 |
| Rom 5 205 | 7.4 m² | 0 | 1 |
| Gang 206 | 16.3 m² | 0 | 5 |
| Kontor/Lounge/Trapp 207 | 28.5 m² | 1 | 1 |
| Bad 208 | 3.9 m² | 0 | 1 |
| Bad 209 | 3.7 m² | 0 | 1 |
| Bad 210 | 3.7 m² | 0 | 1 |
| Wc 211 | 2.6 m² | 0 | 1 |
| Katedralen 212 | 42.0 m² | 2 | 0 |

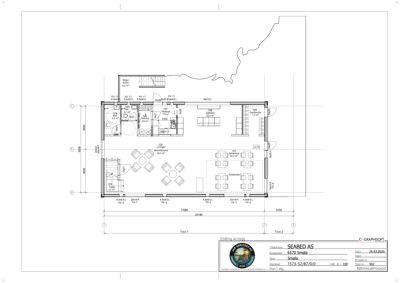

Etasje 1 201.8 m²
| Rom | Areal | Vinduer | Dører |
|---|---|---|---|
| Spisesone 101 | 42.3 m² | 2 | 0 |
| Lounge/ Aktivitetsone 102 | 56.7 m² | 2 | 0 |
| Trapp 103 | 5.2 m² | 0 | 0 |
| Bad 104 | 5.3 m² | 0 | 1 |
| Wc 105 | 2.7 m² | 0 | 1 |
| Teknisk 106 | 4.0 m² | 0 | 1 |
| Matbod 107 | 7.9 m² | 1 | 1 |
| Kjøkken 108 | 22.6 m² | 1 | 0 |
| Garderobe 109 | 7.2 m² | 0 | 1 |
| Nisje/Stoler Nisje/Stoler | 6.2 m² | 0 | 0 |
| Nisse/ Stoler 110 | 6.2 m² | 0 | 1 |
| Rom 4 204 | 16.2 m² | 1 | 1 |
| Rom 5 205 | 7.4 m² | 0 | 1 |
| Gang 206 | 16.3 m² | 0 | 4 |
| Kontor/Lounge 207 | 28.5 m² | 1 | 1 |
| Rom 1 201 | 14.0 m² | 1 | 1 |
| Rom 2 202 | 12.6 m² | 1 | 1 |
| Rom 3 203 | 12.6 m² | 1 | 1 |
| Bad Bad_1 | 4.2 m² | 0 | 1 |
| Bad Bad_2 | 3.7 m² | 0 | 1 |
| Bad Bad_3 | 3.9 m² | 0 | 1 |
| Wc Wc | 2.6 m² | 0 | 1 |

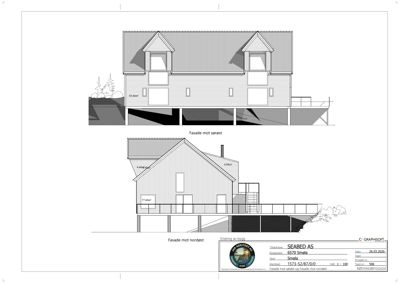

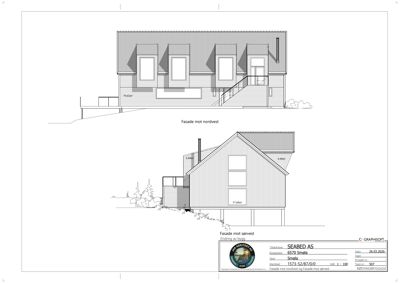

Fasader
Enebolig
- Materiale
- Tre
- Taktype
- Saltak
- Vinduer
- 6
- Dører
- 0
- Balkonger
- 2
- Synlige etasjer
- 3
- Materiale
- Tre
- Taktype
- Saltak
- Vinduer
- 3
- Dører
- 2
- Balkonger
- 1
- Synlige etasjer
- 2
- Materiale
- Tre
- Taktype
- Saltak
- Høyde
- 6.0 m
- Vinduer
- 3
- Dører
- 1
- Balkonger
- 3
- Synlige etasjer
- 2
- Materiale
- Tre
- Taktype
- Saltak
- Høyde
- 6.0 m
- Vinduer
- 3
- Dører
- 0
- Synlige etasjer
- 2
