Nybygg Offentlig

Ferdigstillelse og tilbygg av kirkestue i Kirkegaten 4, Holmestrand

Nøkkelinfo

Sakstype
Nybygg
Bygningstype
Offentlig
Bruksareal
224 m²
Kommune
Holmestrand
Fylke
Vestfold

Om byggesaken

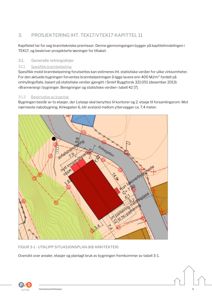

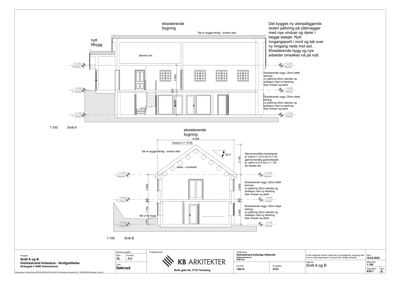

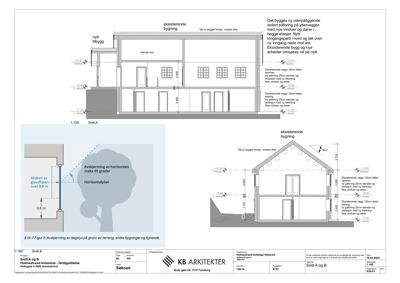

Prosjektet omfatter ferdigstillelse og tilbygg til eksisterende kirkestue/forsamlingsbygg med kontor og teknisk rom i Kirkegaten 4, Holmestrand. Bygget har to etasjer med totalt ca. 224 m² bruksareal. Underetasjen består av støpt betongkonstruksjon med teknisk rom, lager, garderobe, kontorer og HC WC. Overetasjen er en laftet tømmerkasse med forsamlingsrom, kjøkken, forrom, handicap WC og nytt vindfang. Det bygges ny utenpåliggende isolert påforing på yttervegger med nye vinduer og dører i begge etasjer, samt nytt inngangsparti i nord og tak over ny inngang i øst. Taket er saltak med mønehøyde ca. 7,15 m og gesimshøyde ca. 3,9-5,8 m. Fasaden får trekledning i tradisjonell stil med farge Staverngul, dører og vinduer i grønn Umbra, og karm/listverk i eggehvit. Det er etablert universell adkomst og planløsning i begge etasjer. Prosjektet inkluderer også utomhusplan med overvannshåndtering og parkeringsplass for bevegelseshemmede. Bygget er tilknyttet offentlig vann og avløp, og det foreligger dispensasjoner for arealformål og byggegrenser. Brannsikkerheten er ivaretatt med brannkonsept i tiltaksklasse 1, risikoklasse 2 og brannklasse 1. Prosjektet har godkjente ansvarsrettigheter for prosjektering og utførelse innen arkitektur, geoteknikk, brann, sanitær, ventilasjon, elektro og tømrerarbeid.

Produkter og materialer

Gulv Flis og parkett

Flis på gulv i teknisk rom og HC WC, lys parkett i kontorer og forsamlingsrom

Innvendige gulvflater med flis og parkett

Isolasjon Isolasjon i yttervegger og tak

🧱 20 cm stender og isolasjon, ubrennbar isolasjon klasse A2-s1,d0

Isolasjon i ny påforing på yttervegger, isolert tak

Isolasjon i yttervegger og tak i henhold til TEK17

Dører Ytterdør i tre med glass

🧱 Tre med glassfelt, brannklassifisert EI2 30-Sa

Antall: 6

Nye dører i begge etasjer, inkludert inngangsparti i nord og ny inngang i øst, dører i branncellebegrensende konstruksjoner

Ytterdører med brannmotstand og røyktetthet, tilpasset universell utforming

Tak Saltak med taktekking

🧱 Taktekking av papp/folie klasse BROOF(t2), isolert tak

Antall: 1

Eksisterende saltak beholdes, tak er isolert og ferdig bygget, takoverbygg over inngangspartier

Saltak med isolasjon og taktekking i henhold til TEK17

Betong Betongsaging og kjerneboring

Betongsaging for nye vindusåpninger i underetasje

Betongsaging og kjerneboring i eksisterende betongvegger

Tømrer Innvendige snekkerarbeider og montering av trekonstruksjoner

🧱 Trekonstruksjoner for nye inngangspartier, utforede yttervegger

Nye inngangspartier, utforede yttervegger, innvendige snekkerarbeider

Tømrerarbeid for tilbygg og ferdigstillelse

Ventilasjon Innvendig ventilasjonsanlegg

🧱 Ventilasjonskanaler i ubrennbart materiale, brannisolert der de passerer branncelleskiller

Ventilasjonsaggregat i teknisk rom, luftinntak og utkast i fasade vest, fettfilter på kjøkkenavtrekk

Ventilasjonsanlegg i henhold til brannkrav og TEK17

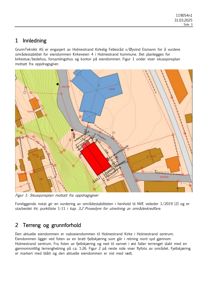

Grunnarbeid Fjellsikring og fundamentering

🧱 Støpt betongdekke, sidevegger og etasjeskiller, fjellsikring utført av Gjerden Fjellsikring

Eksisterende underetasje i betong med fjellsikring i bratt terreng, grunnforhold vurdert som tilfredsstillende

Fundamentering på støpt betong med fjellsikring mot ras

Elektro Brannalarm, nød- og ledelys

Røykvarslere tilknyttet strøm med batteri som reserve, ledesystem med nødlys og markeringsskilt

Brannalarm og nødlys i henhold til TEK17

Fasade Trekledning med luftet påforing

🧱 Trekledning malt i Staverngul (Jotun 0152), karm og listverk i eggehvit (Jotun 1004), dører og vinduer i grønn Umbra (Jotun 0745)

Ny utenpåliggende isolert påforing på yttervegger, luftet trekledning i begge etasjer, pusset plate i underetasje mot terreng

Fasade med tradisjonell trekledning og fargepalett tilpasset kulturmiljø

Vinduer Fasadevindu i tre

🧱 Tre med 3-lags energiglass

Antall: 19

Nye vinduer i begge etasjer, inkludert toramsvinduer med gjennomgående sprosser, branncellebegrensende vinduer iht. brannkonsept

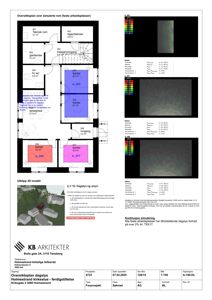

Nye vinduer i yttervegger med isolasjon og kledning, tilpasset dagslys- og brannkrav

VVS Sanitærinstallasjoner

Innvendig vann og avløp, HC WC, kjøkken med ventilasjon, godkjent sanitærabonnement

Sanitærinstallasjoner for kontor, forsamlingsrom og teknisk rom

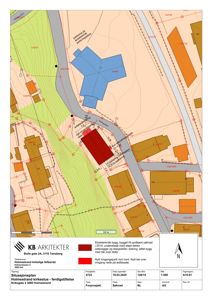

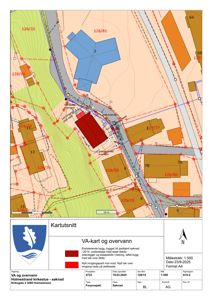

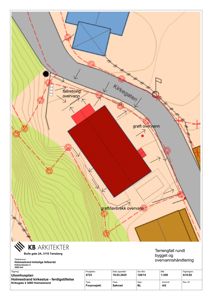

Utendørs Overvannshåndtering og parkering

Overvannsrenner i terreng, grøfter, parkering med friplass for HC

Utomhusanlegg med overvannshåndtering og parkeringsplass

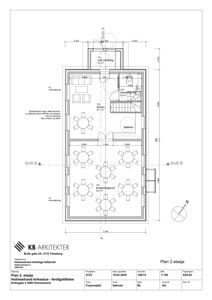

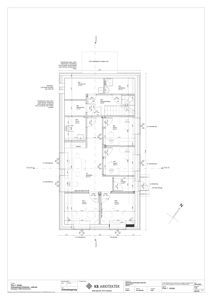

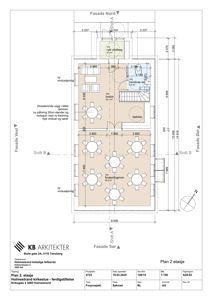

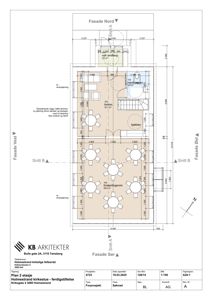

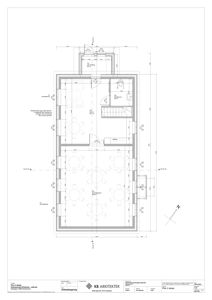

Plantegning

Enebolig 326.3 m²

Etasje 2 128.5 m²

Rom Areal Vinduer Dører
Vindfang 101 5.2 m² 1 1
Handicap wc 102 5.9 m² 0 1
Formom 103 33.1 m² 2 1
Forsamlingsrom 104 56.6 m² 6 1
Kjøkken 105 12.0 m² 1 1
nytt vindfang nytt vindfang 5.2 m² 0 1
Kjøkken kjøkken 0.0 m² 0 0
Handicap wc 315 6.9 m² 0 1

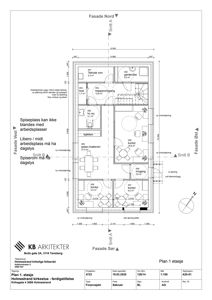

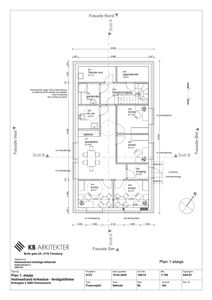

Etasje 1 197.8 m²

Rom Areal Vinduer Dører
Teknisk rom 001 7.1 m² 0 1
Lager/teknisk 002 3.1 m² 0 1
Garderobe 003 4.7 m² 0 1
Trapperom/gang 004 9.6 m² 0 2
hc wc 005 4.8 m² 0 1
Kontor 006 8.8 m² 1 1
Kontor 007 8.8 m² 1 1
Inngang 008 3.1 m² 0 1
Kontor 009 10.5 m² 1 1
Kontor 010 10.5 m² 1 1
Spiseplass 011 22.3 m² 1 1
Kjøkken kjøkken 0.0 m² 0 0

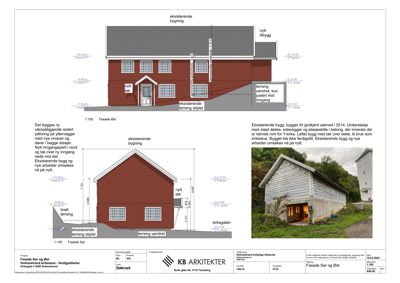

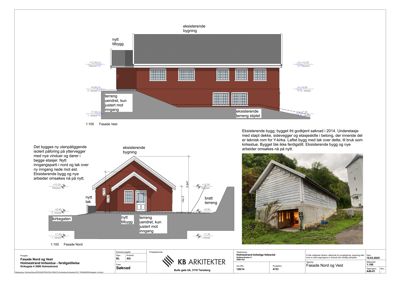

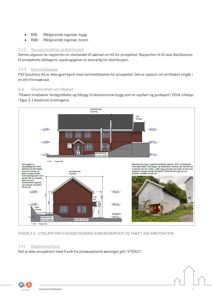

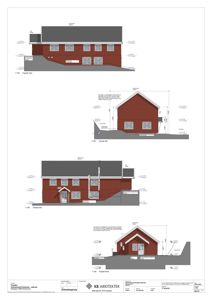

Fasader

Kirkestue

Vest
Materiale
Tre
Taktype
Saltak
Høyde
6.2 m
Mønehøyde
8.0 m
Vinduer
5
Dører
0
Synlige etasjer
2
Nord
Materiale
Tre
Taktype
Saltak
Høyde
5.8 m
Mønehøyde
7.5 m
Vinduer
1
Dører
1
Synlige etasjer
2
Øst
Materiale
Tre
Taktype
Saltak
Høyde
4.6 m
Mønehøyde
7.7 m
Vinduer
4
Dører
1
Synlige etasjer
2
Sør
Materiale
Tre
Taktype
Saltak
Høyde
5.3 m
Mønehøyde
8.5 m
Vinduer
2
Dører
1
Synlige etasjer
2
