Rendering
3D-visualisering (rendering) av en utendørs scene med en person, en skulptur og beplantning. Bildet viser en illustrasjon av et bygg eller en utemiljø.
1 / 2
Nybygg
Offentlig
Oppføring av bauta ved Havforskningsinstituttet, Nordnesbakken 4
Nøkkelinfo
- Sakstype
- Nybygg
- Bygningstype
- Offentlig
- Kommune
- Bergen
- Fylke
- Vestland
Om byggesaken

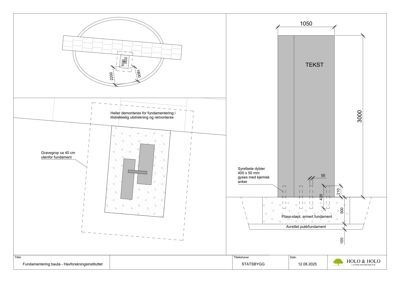

Ny bauta i to deler, totalt 3 meter høy og med en vekt på 2735 kg, oppføres foran hovedbygget til Havforskningsinstituttet i Nordnesbakken 4, Bergen. Bautaen er laget i grå granitt, med fundament i plass-støpt, armert betong på et 100 mm avrettet pukkfundament. Fundamentet har dimensjon 1620 x 1100 x 500 mm og graves ned 600 mm i bakken. Plasseringen er i en liten rundkjøring med eksisterende plen og hekk, og gravearbeidet omfatter håndtering av vekstjord og tidligere fundamentmasser. Prosjektet inkluderer også miljømessig håndtering av forurensede masser i henhold til dispensasjon fra kulturminneloven. Bautaen er en kunstinstallasjon gitt som gave fra Tekna og har gjennomgått nødvendige godkjenninger, inkludert dispensasjon fra kulturminneloven og ferdigattest.
Produkter og materialer
Betong
Plass-støpt armert fundament
🧱 Stålgjaltet grå betong
Antall: 1
Fundament dimensjon 1620 x 1100 x 500 mm, med 100 mm avrettet pukkfundament, gravegrop ca 2220 x 1700 mm og 600 mm dybde
Fundament for bauta, plass-støpt armert betong med stålgjaltet topp
Mur
Bauta i granitt
🧱 Grå granitt (lignende iddefjordsgranitt)
Antall: 1
Bauta i to deler, 300 x 105 cm og 300 x 55 cm, total høyde 3 meter, vekt 2735 kg
Kunstinstallasjon/bauta i grå granitt
Annet
Syrefaste dybler og kjemiskanker
🧱 Syrefaste dybler 400 x 50 mm
Dybler gjyses med kjemisk anker for feste av fundament
Festeanordning for fundament
Grunnarbeid
Graving og massehåndtering
🧱 Vekstjord, forurensede masser
Graving til 600 mm dybde, håndtering av vekstjord og forurensede masser med dispensasjon fra kulturminneloven, ca 3,6 m3 jord levert til godkjent deponi
Graving for fundamentering og miljømessig håndtering av masser
