Facade
Fasadetegning (opprikk) av 'Bjerneklova barnehage' sett fra nord.
Ny barnehage med riving og parkering i Smaragdveien 18
📍 Smaragdveien 18 , 1639 GAMLE FREDRIKSTAD
Nøkkelinfo
- Sakstype
- Nybygg
- Bygningstype
- Offentlig
- Bruksareal
- 1,485 m²
- Kommune
- Fredrikstad
- Fylke
- Østfold
- Gnr / Bnr
- 603 / 144
- Saksnummer
- 2026/8332
- Fase
- Søknad
Om byggesaken
Produkter og materialer
🧱 Tegl i 1. etasje, aluminiumsplater i 2. etasje
Tegl i ulike brune nyanser, aluminiumsplater i mørk oransje fargetone
Robust og vedlikeholdsfri fasade med varm og taktil karakter
🧱 Permeabel belegningsstein
Antall: 12
12 bilplasser inkl. 2 HC-plasser, 41 ordinære sykkelplasser og plasser for lastesykler
Parkering for ansatte og besøkende med tilrettelegging for sykler og el-bil lading
Malte overflater innvendig og utvendig som del av ferdig bygg
Overflatebehandling for estetikk og beskyttelse
Solceller planlagt på skråtak mot sør, detaljprosjekteres av totalentreprenør
Energiproduksjon på tak for bærekraftig drift
Isolasjon i vegger og tak i henhold til TEK17 krav
Termisk isolasjon for energieffektivitet og komfort
Gulvvarme i hoveddelen av bygget
Varme i gulv for komfort og energieffektiv oppvarming
Innvendige vegger, dører og himlinger i henhold til arkitekttegninger
Bygningsmessige arbeider for rominndeling og funksjon
Ventilasjon i samsvar med TEK17 og faglige krav
Teknisk ventilasjonsanlegg for godt inneklima
Antall: 38
Ytterdører til innganger, utganger og tekniske rom, inkludert skyvedører i lekeområder
15 vegglamper på fasade, el-bil ladere ved parkeringsplass
Utendørs og innendørs elektriske installasjoner inkludert belysning og ladepunkter
Brannceller, rømning, alarmanlegg og slokkeutstyr prosjekteres i detalj
Brannsikkerhet i henhold til gjeldende forskrifter
Vannbåren varme med bergvarmepumpe som hovedenergikilde, elkjel som tilleggsvarme
Oppvarming av bygget med energieffektive løsninger og gulvvarme i hoveddelen
Riving av eksisterende barnehagebygg og utomhusanlegg, grunnarbeid for nytt bygg og parkering
Forberedelse av tomt for nybygg og utearealer

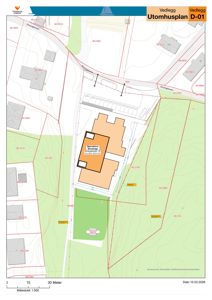

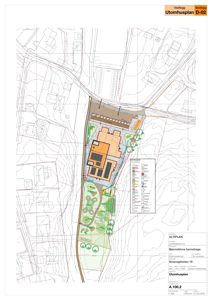

Terrasse på 36,8 m² i 2. etasje, uteoppholdsareal ca. 5 200 m² med lekeplasser og varierte overflater
Uteområder for lek, opphold og aktivitet tilpasset barn
Antall: 42
Vinduer i fasader for dagslys og utsyn, inkludert vinduer i lekerom og kontorer
Antall: 1
Trapp med løfteplattform for universell utforming
Trapp og løfteplattform mellom etasjer for tilgjengelighet
🧱 Lys grå granitt
20 cm høy kantstein rundt uteområder og parkeringsplasser
Avgrensning og estetisk oppdeling av utearealer
Flatt tak i 1. etasje, skråtak i 2. etasje med mulighet for solceller
Takform som gir gode romlige kvaliteter og mulighet for solcelleanlegg

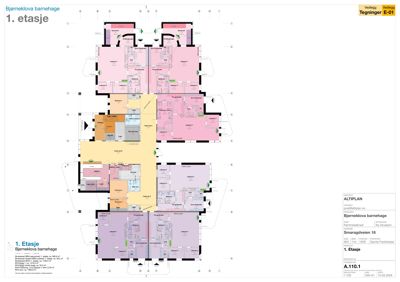

Plantegning
Hovedbygg 0.0 m²
Etasje 1 0.0 m²
| Rom | Areal | Vinduer | Dører |
|---|
Bjørneklova barnehage 980.6 m²
Etasje 1 980.6 m²
| Rom | Areal | Vinduer | Dører |
|---|---|---|---|
| Lekerom 1 101 | 48.0 m² | 1 | 1 |
| Lekerom 2 102 | 24.0 m² | 1 | 1 |
| Lekerom 3 103 | 12.0 m² | 0 | 1 |
| Lager 104 | 8.0 m² | 0 | 1 |
| Stellerom 105 | 6.0 m² | 0 | 1 |
| WC 106 | 4.0 m² | 0 | 1 |
| Grov Garderobe 107 | 10.0 m² | 0 | 1 |
| Fin Garderobe 108 | 8.0 m² | 0 | 1 |
| Tørk 109 | 5.0 m² | 0 | 1 |
| Vindfang/Lager 110 | 15.0 m² | 1 | 1 |
| Byssoverom 111 | 12.0 m² | 1 | 1 |
| Temarom 1 112 | 20.0 m² | 1 | 1 |
| Lager 113 | 6.0 m² | 0 | 1 |
| Vindfang 114 | 10.0 m² | 1 | 1 |
| Tekn. IKT-svak 115 | 8.0 m² | 0 | 1 |
| Lager 116 | 4.0 m² | 0 | 1 |
| RWC-Publikum 117 | 12.0 m² | 0 | 1 |
| Felles lek B 118 | 60.0 m² | 0 | 0 |
| Kjøkken 119 | 15.0 m² | 1 | 1 |
| Vaskerom 120 | 10.0 m² | 1 | 1 |
| Rengjøling 121 | 8.0 m² | 0 | 1 |
| Lager 122 | 6.0 m² | 0 | 1 |
| Temarom 2 123 | 18.0 m² | 1 | 1 |
| Temarom 3 124 | 16.0 m² | 1 | 1 |
| Sjikt 125 | 10.0 m² | 0 | 1 |
| Lager 126 | 5.0 m² | 0 | 1 |
| Felles lek C 127 | 55.0 m² | 0 | 0 |
| Lekerom 1 128 | 45.0 m² | 1 | 1 |
| Lekerom 2 129 | 22.0 m² | 1 | 1 |
| Lekerom 3 130 | 11.0 m² | 0 | 1 |
| Stellerom 131 | 5.5 m² | 0 | 1 |
| Tørk 132 | 4.5 m² | 0 | 1 |
| Grov Garderobe 133 | 9.0 m² | 0 | 1 |
| Fin Garderobe 134 | 7.5 m² | 0 | 1 |
| WC 135 | 3.5 m² | 0 | 1 |
| Felles lek A 136 | 50.0 m² | 0 | 0 |
| Lekrom 1 Lekrom 1 | 42.7 m² | 1 | 1 |
| Lekrom 2 Lekrom 2 | 35.0 m² | 1 | 1 |
| Lekrom 3 Lekrom 3 | 28.5 m² | 0 | 1 |
| Lager Lager | 12.3 m² | 0 | 1 |
| Teknisk rom Tekn HF | 8.4 m² | 0 | 1 |
| Felleslokale B Felles lok B | 156.2 m² | 1 | 3 |
| Kjøkken Kjokken | 24.8 m² | 1 | 1 |
| Vaskerom Vaskerom | 10.5 m² | 0 | 1 |
| Rengjøling Rengjeld | 6.2 m² | 0 | 1 |
| Lager Lager (Kjøtt) | 5.8 m² | 0 | 1 |
| Temarom 2 Temarom 2 | 32.4 m² | 1 | 1 |
| Temarom 3 Temarom 3 | 28.9 m² | 0 | 1 |
| Sjakt Sjakt | 4.5 m² | 0 | 0 |
| Garderobe Fin garderobe | 3.2 m² | 0 | 1 |
| Stellerom Stellerom | 4.8 m² | 0 | 1 |
| Toalett Terk | 2.5 m² | 0 | 1 |
| WC WC | 2.1 m² | 0 | 1 |
| Garderobe Grov Garderobe | 5.4 m² | 0 | 1 |
Børnehage 370.1 m²
Etasje 2 370.1 m²
| Rom | Areal | Vinduer | Dører |
|---|---|---|---|
| Møterom 201 | 30.1 m² | 0 | 1 |
| Kontor Leder 202 | 22.4 m² | 1 | 1 |
| Kontor 2 203 | 19.6 m² | 1 | 1 |
| Kontor felles 204 | 21.6 m² | 1 | 1 |
| Gang 205 | 10.2 m² | 0 | 0 |
| Kopi + Kaffe 206 | 12.7 m² | 0 | 0 |
| WC 207 | 2.2 m² | 0 | 1 |
| Teknisk 208 | 5.7 m² | 0 | 0 |
| Forsamling 209 | 32.4 m² | 1 | 1 |
| RWC 210 | 8.2 m² | 0 | 1 |
| Varmesentral 211 | 22.7 m² | 0 | 0 |
| Garderober 212 | 10.5 m² | 0 | 1 |
| Garderober 2 213 | 8.7 m² | 0 | 1 |
| Ventilasjon 214 | 11.0 m² | 0 | 0 |
| Pauserom 215 | 55.1 m² | 0 | 1 |
| Terrasse 216 | 39.8 m² | 0 | 1 |
| Varmesentral 217 | 22.7 m² | 0 | 1 |
| Ventilasjon 218 | 10.0 m² | 0 | 1 |

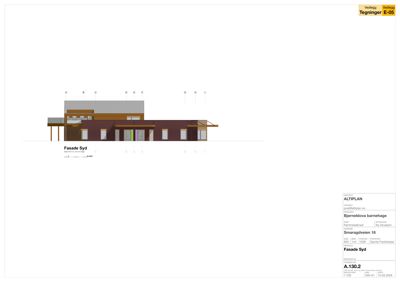

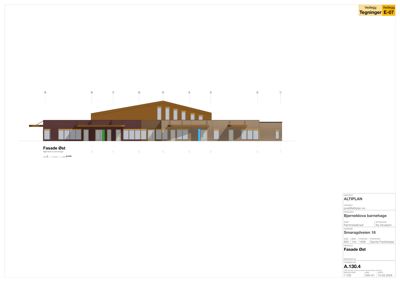

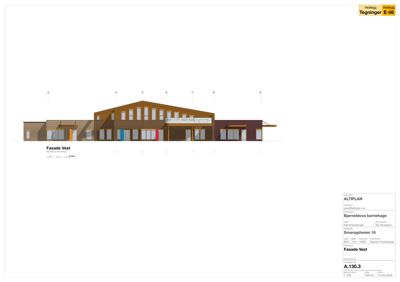

Fasader
Bjørneklova barnehage
- Materiale
- Mur
- Taktype
- Flatt tak
- Vinduer
- 9
- Dører
- 3
- Balkonger
- 1
- Synlige etasjer
- 2
- Materiale
- Mur
- Taktype
- Saltak
- Vinduer
- 10
- Dører
- 4
- Synlige etasjer
- 2
- Materiale
- Mur
- Taktype
- Flatt tak
- Vinduer
- 6
- Dører
- 3
- Balkonger
- 1
- Synlige etasjer
- 2
- Materiale
- Mur
- Taktype
- Saltak
- Vinduer
- 17
- Dører
- 4
- Balkonger
- 1
- Synlige etasjer
- 2
