Nybygg Offentlig

Ny fotballhall på Vardane 20, Larsnes

Nøkkelinfo

Sakstype
Nybygg
Bygningstype
Offentlig
Bruksareal
2,440 m²
Kommune
Sande
Fylke
Møre og Romsdal

Om byggesaken

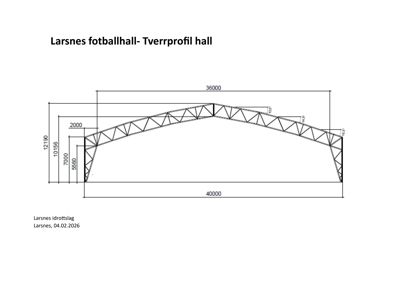

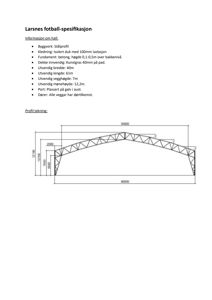

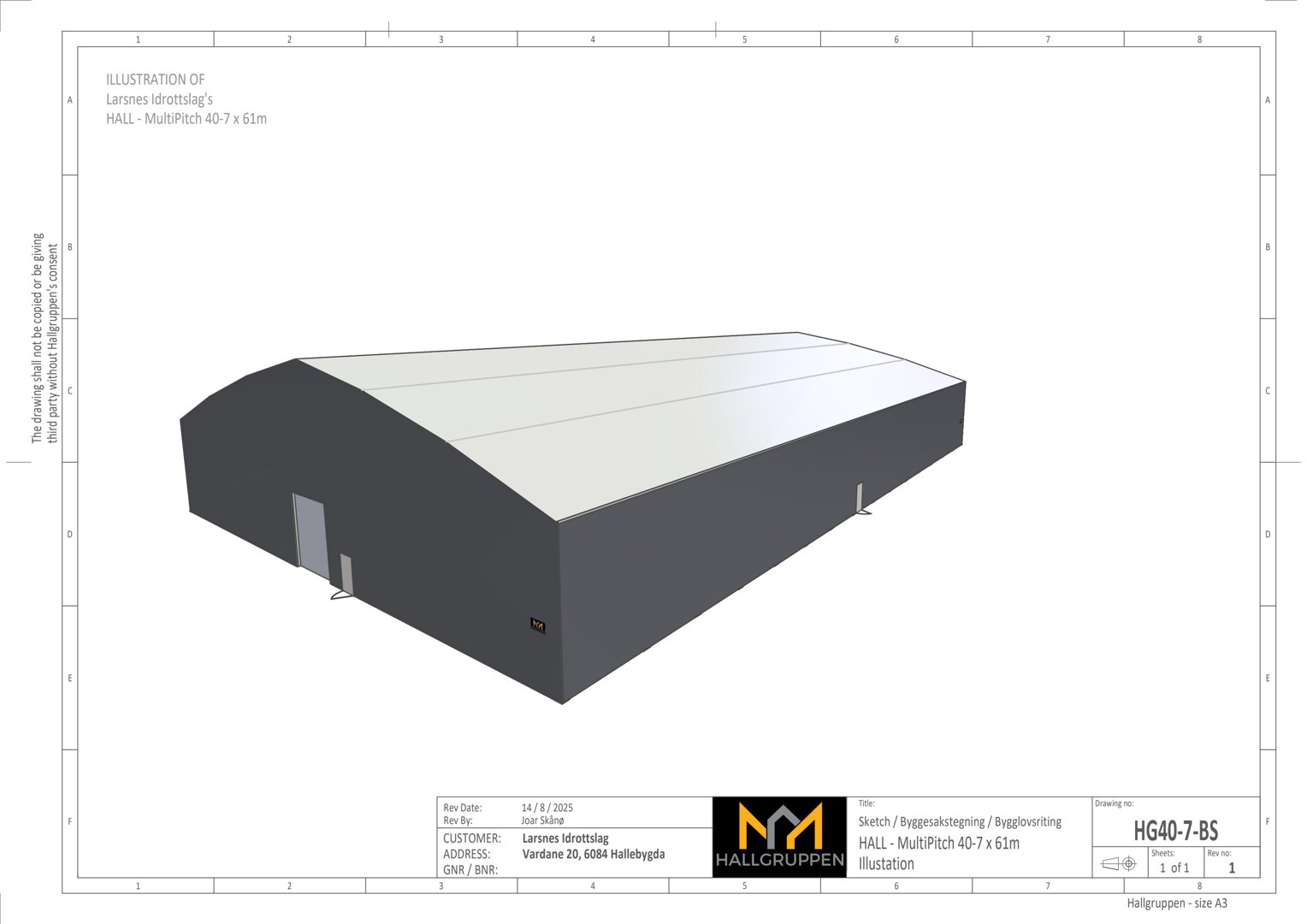

Ny isolert fotballhall med stålbærekonstruksjon og PVC duk på 2440 m² grunnflate er oppført på Vardane 20 i Larsnes. Hallen har utvendig bredde på 40 meter, lengde på 61 meter, vegghøyde på 7 meter og mønehøyde på 12,2 meter. Bygget har fundamenter i betong, montert på eksisterende asfaltunderlag med jordspyd. Innvendig dekke består av 40 mm kunstgras på pad. Hallen har en foldeport (4x4,5 m) og fire gangdører i samme utførelse, alle i RAL 7016 utvendig. Kledningen består av isolert duk med 100 mm isolasjon og u-verdi 0,35. Bygget er utstyrt med brannalarmanlegg, nød- og ledelys, samt elektroinstallasjoner med DALI-styrt belysning. Prosjektet er ferdigstilt og det er søkt om ferdigattest.

Produkter og materialer

Elektro Brannalarmanlegg, nød- og ledelys, belysning

Brannalarmanlegg, nød- og ledelys, Glamox belysning med DALI styring, kursopplegg og brytertavle

Elektriske installasjoner for sikkerhet og belysning

Gulv Kunstgrasdekke

🧱 Polytan Ligaturf Legend Pro240 18/4 kunstgress

Antall: 2343

40 mm kunstgress på eksisterende pad, sand og SBR gummigranulat

Innvendig kunstgrasdekke for fotballhall

Fasade PVC duk med isolasjon

🧱 PVC-belagt duk med 100 mm isolasjon, u-verdi 0,35

Antall: 1

Isolert duk med UV-beskyttelse, brannklasse B-s2 d0, farge medium grå utvendig, hvit innvendig

Isolert fasade- og takduk for fotballhall

Tak PVC duk med isolasjon

🧱 PVC-belagt duk med 100 mm isolasjon, u-verdi 0,35

Antall: 1

Isolert duk med UV-beskyttelse, brannklasse B-s2 d0, farge hvit innvendig

Isolert takduk for fotballhall

Dører Foldeport og gangdører

🧱 RAL 7016 aluminium/metalldører

Antall: 5

1 stk. foldeport 4000x4500 mm, 4 stk. gangdører 1000x2100 mm, hvit innvendig port

Adkomstporter og dører i hallens yttervegger

Betong Betongarbeider fundamenter

🧱 Betong

Utføring av fundamenter for hall

Betongarbeid for fundamentering

Grunnarbeid Grunnarbeider og planering

Grunnarbeid, planering og fundamentgrøfter utført av Olav A. Våge Maskin AS

Forberedelse av byggegrunn og fundamentering

Fundament Betongfundament

🧱 Betong

Antall: 1

Fundamenter i betong, høyde 0,1-0,5 m over bakkenivå

Fundament for hallens bærekonstruksjon

Bygningskonstruksjon Stålbærekonstruksjon

🧱 S355 stål, malt hvit, korrosjonsklasse C3

Antall: 1

Prefabrikkerte metallkonstruksjoner montert på byggeplass

Bærende konstruksjon for hall

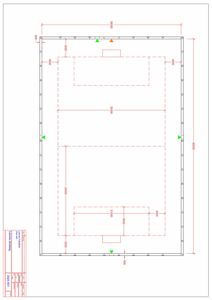

Plantegning

Fotballhall 2,343.6 m²

Etasje 1 2,343.6 m²

Rom Areal Vinduer Dører
Fotballbane 101 2,343.6 m² 0 0

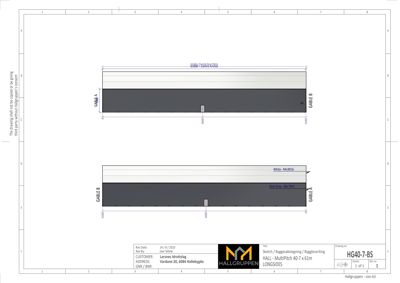

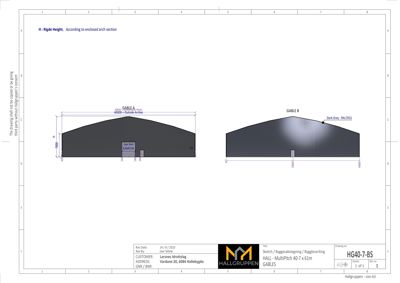

Fasader

Fotballhall

Ukjent
Vinduer
0
Dører
0
Synlige etasjer
0
