Tilbygg Offentlig

Ny modulbygg for skole ved Åmdalen 333, Ørsta

Nøkkelinfo

Sakstype
Tilbygg
Bygningstype
Offentlig
Bruksareal
175 m²
Kommune
Ørsta
Fylke
Møre og Romsdal

Om byggesaken

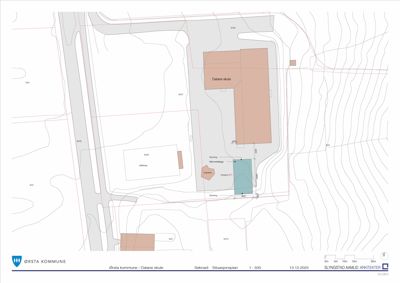

Ny modulbygg på 175 m² BRA med flatt tak og trefasade oppføres ved Dalane skole på Åmdalen 333 i Ørsta kommune. Bygget har én etasje og inneholder klasserom, grupperom, arbeidsrom, elevgarderobe og lærergarderobe. Modulbygget plasseres sør for eksisterende skolebygg med minimum 8 meters avstand til dette, og 2,3 meter til naboeiendom. Bygget er fundamentert på bjelker med innvendig gulvnivå hevet 0,5 meter over terreng for flomsikring. Fasaden består av trepanel, og taket er flatt med Protan takduk. Bygget har 16 vinduer og 5 dører fordelt på fasader. Prosjektet inkluderer grunnarbeider, konstruksjon, taktekking, VVS, elektro, brannledelys og tilknytning til privat vannverk og offentlig avløp. Det er gitt dispensasjon fra byggegrense mot nabo, og tiltaket er i tråd med reguleringsplanens formål og utnyttelsesgrad.

Produkter og materialer

Vinduer Fasadevindu i tre

🧱 Tre

Antall: 16

Totalt 16 vinduer fordelt på fasader, inkludert 5 på entréside og 10 på bakside

Vinduer for dagslys og ventilasjon i modulbygget

Elektro Ledelys og brann

Brannledelys og elektriske installasjoner utført av Tussa Installasjon AS

Elektroinstallasjoner inkludert brannledelys

Grunnarbeid Fundamentering på bjelker

Bygget fundamentert på bjelker, gulvnivå hevet 0,5 m over terreng for flomsikring

Grunnarbeider for modulbygg, inkludert fundamentering og terrengtilpasning

Gulv Linoleummatte og plastmatte

🧱 Linoleum og plast

2 mm linoleummatte i allrom, 1,5 mm plastmatte med oppvikt sokkel i entré og toaletter

Gulvbelegg for ulike rom i modulbygget

Tømrer Konstruksjon og tømrerarbeid

🧱 Tre

Vegger med 45x195 mm stendere, isolasjon 195 mm, utvendig trepanel, innvendig gipsplater og boardskiver

Bærekonstruksjon og veggoppbygging i tre med isolasjon og innvendige overflater

Tak Flatt tak med Protan takduk

🧱 Protan SE-Duk 1,2 mm

Flatt tak med helklistrad Protan SE-Duk 1,2 mm, isolasjon og taktekking

Taktekking og isolasjon for flatt tak

Isolasjon Vegger og tak

🧱 Mineralull og annen isolasjon

Veggisolasjon 195 mm, takisolasjon med flere lag mineralull og isolasjon Ultimate 45 mm

Isolasjon for vegger og tak for energieffektivitet og komfort

Dører Ytterdører i tre

🧱 Tre

Antall: 5

5 dører fordelt på fasader, inkludert 1 på entréside og 1 på gavel venstre og 1 på gavel høyre

Ytterdører for adkomst og rømningsveier

VVS Vann og avløp

Tilknytning til privat vannverk og offentlig avløp, inkludert sanitærinstallasjoner i modulbygget

VVS-installasjoner for modulbygget

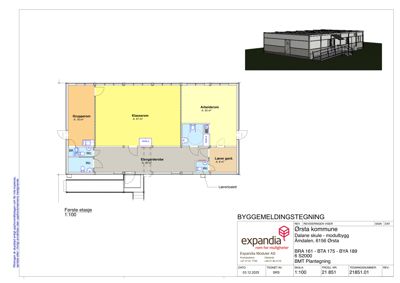

Plantegning

Skolebygg 203.0 m²

Etasje 1 203.0 m²

Rom Areal Vinduer Dører
Grupperom Grupe 18.0 m² 1 1
Klasserom Klass 57.0 m² 3 2
Arbeidsrom Arbeid 30.0 m² 1 1
Lærer garderobe Lærergard 8.0 m² 0 1
Elevgarderobe Elevgarderobe 30.0 m² 0 2

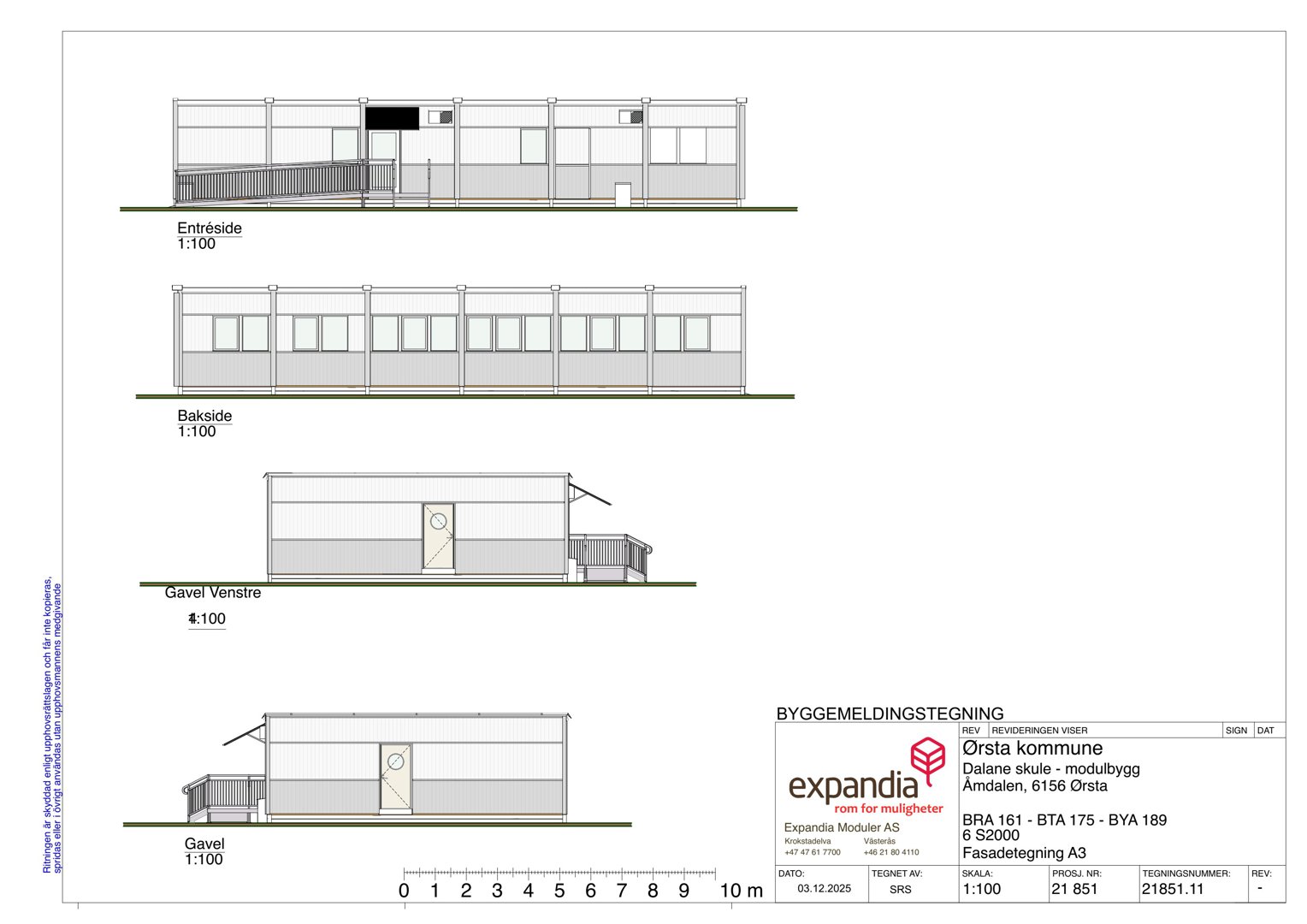

Fasader

Modulbygg

Entréside
Materiale
Tre
Taktype
Flatt tak
Vinduer
5
Dører
1
Synlige etasjer
1
Bakside
Materiale
Tre
Taktype
Flatt tak
Vinduer
10
Dører
0
Synlige etasjer
1
Gavel Venstre
Materiale
Tre
Taktype
Flatt tak
Vinduer
0
Dører
1
Synlige etasjer
1
Gavel
Materiale
Tre
Taktype
Flatt tak
Vinduer
0
Dører
1
Synlige etasjer
1
