Etablering av havneområde og renseanlegg på Frier vest terminalområde

Nøkkelinfo

Sakstype
Nybygg
Bygningstype
Other
Bruksareal
65,500 m²
Kommune
Bamble
Fylke
Telemark

Om byggesaken

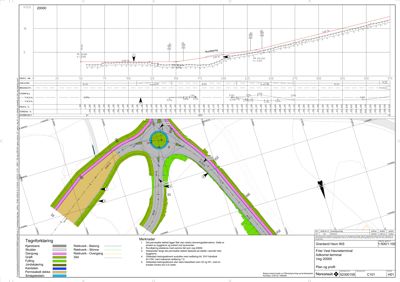

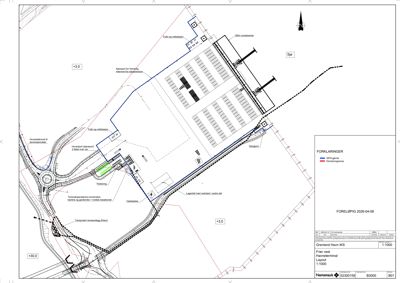

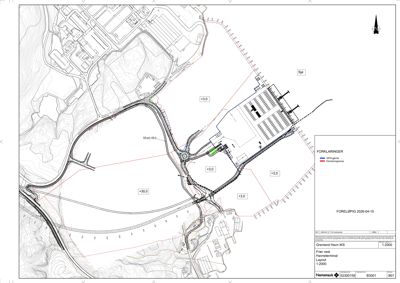

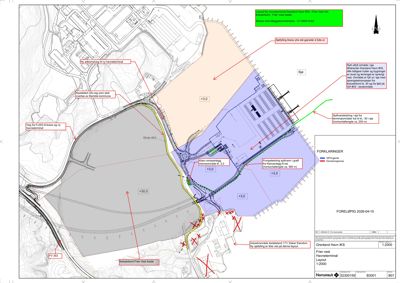

Prosjektet omfatter etablering av et nytt havneområde på Frier vest terminalområde, inkludert opparbeidelse av terminalareal på ca. 65 500 m² med permeabelt dekke, terrengarrondering med oppfylling til kote +3,0, og etablering av vann- og avløpsledninger. Det skal bygges et oljeutskilleranlegg med sandfang og koalesensfilter for rensing av oljeholdig avløpsvann fra vaskeplass, med automatisk flytelukke og alarm for høyt oljenivå. Området skal sikres med ca. 2 meter høyt ISPS-panelgjerde med piggtråd, samt porter inkludert kjøreport, gangport, foldeport og rotasjonsport for personkontroll. Det etableres lysmaster på fundamenter, og det planlegges adkomstveier, rundkjøring og gang- og sykkelveier i tilknytning til terminalområdet. Prosjektet inkluderer også midlertidig renseanlegg (Klaro) og tekniske installasjoner som trafo og nettstasjon. Området er nylig fylt ut, og det er ingen planlagt mudring eller utfylling i sjø. Det er ikke planlagt byggverk, men anlegg og infrastruktur for havnedrift og tilhørende funksjoner.

Produkter og materialer

Grunnarbeid Terrengarrondering og oppfylling

🧱 Sprengstein, finpukk, singel, komprimerte masser

Oppfylling til kote +3,0 med ca. 0,5 meter arrondering, stabilisering av fylling, permeabelt dekke for overvannshåndtering

Terrengarbeider for opparbeidelse av terminalområdet og tilpasning til eksisterende terreng

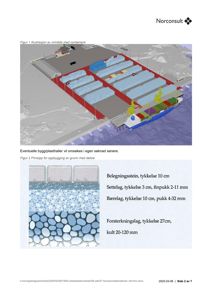

Terrasse Permeabelt dekke

🧱 Smågatestein, granitt 100x100 mm, betongstein

Permeabelt dekke på terminalområdet for god overvannshåndtering

Overflatebelegg på terminalområdet som tillater naturlig drenering

Fasade ISPS-panelgjerde

🧱 Varmgalvanisert stål med piggtråd

2 meter høyt panelgjerde med maske 50x200 mm, tråddiameter 6x5x6 mm, piggtråd 1,6 mm, varmgalvanisert 250 gr/m²

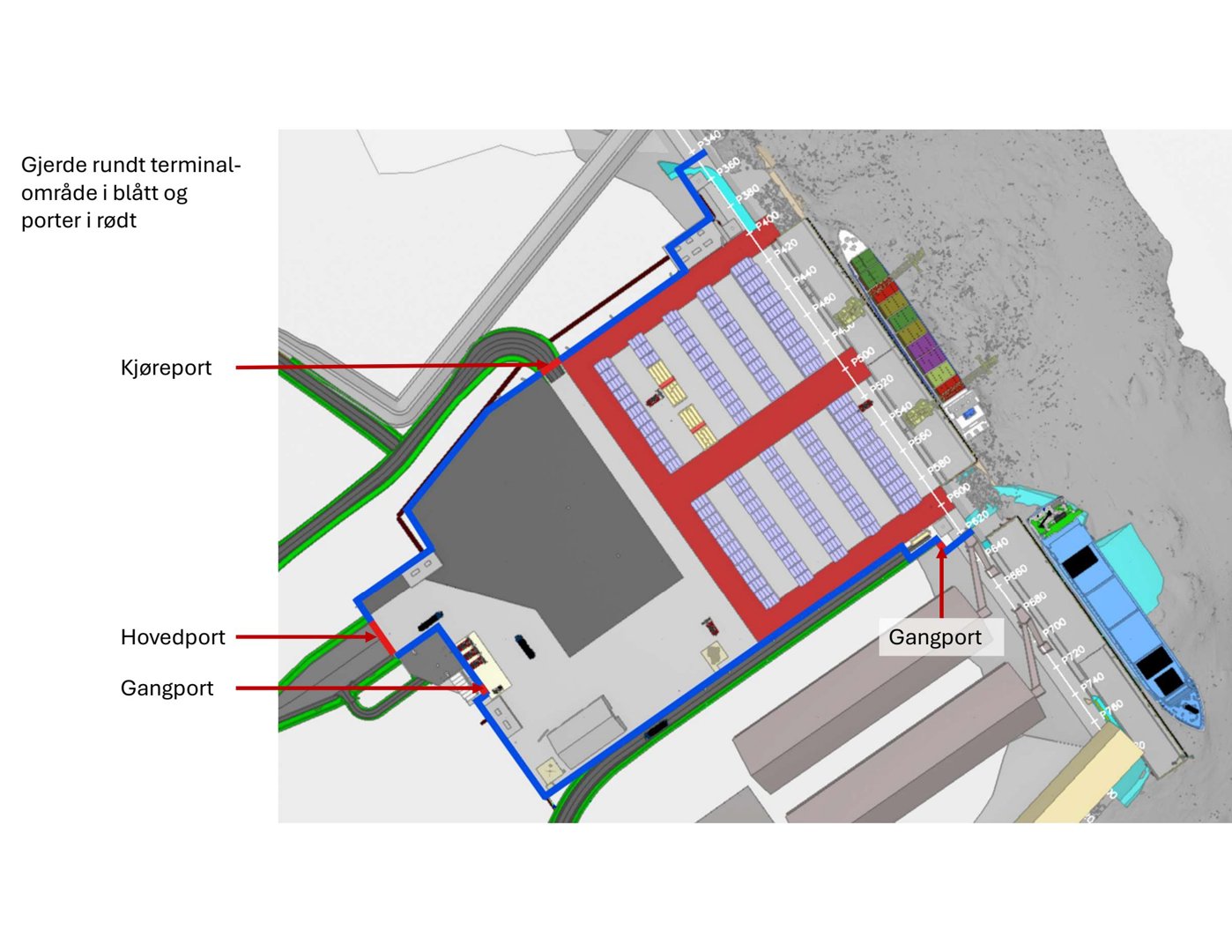

Sikring av terminalområdet med ISPS-panelgjerde og piggtråd for områdesikring og sikkerhet

Dører Kjøreport, gangport, foldeport, rotasjonsport

🧱 Stål og galvanisert stål, pulverlakkert i ulike RAL-farger

Heras Wiki foldeport, rotasjonsport B700 med elektrisk lås og kontrollenhet, automatisk åpning, sikkerhetsfunksjoner

Porter for kjøretøy og personadgangskontroll i gjerdeanlegg

VVS Oljeutskiller med sandfang

🧱 Overflatebehandlet stål med magnesium offeranoder

Antall: 1

Odin oljeutskiller UK-SR med koalesensfilter, sandfang ZS-SR, våtvolum ca. 13 m³, CE-merket, SINTEF-sertifisert, automatisk flytelukke og alarm OMS-1

Oljeutskilleranlegg for rensing av oljeholdig avløpsvann fra vaskeplass, med prøvetakingskum og alarmsystem

Elektro Nettstasjon og trafo

Trafo og nettstasjon plassert på terminalområdet for strømforsyning

Elektrisk infrastruktur for havneområdet

VVS Vann- og avløpsledninger

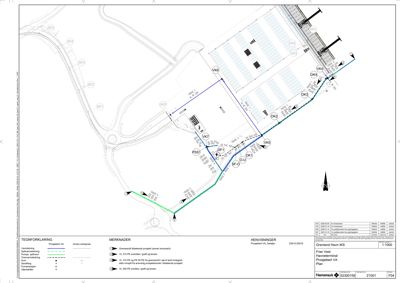

Nye vann- og avløpsledninger, spillvannsledninger, overvannsledninger med sandfang og pumpeledninger

VA-anlegg for terminalområdet med tilhørende ledningsnett og kummer

Rekkverk Betongrekkverk og skinnerekkverk

🧱 Glidestøpt betong og stål

Betongrekkverk klassifisert H2 og W1, skinnerekkverk klassifisert H2 med deformasjonsbredde 0,6-1,2 m

Sikkerhetsrekkverk langs veier og rundkjøring på terminalområdet

Tak Lysmaster på fundament

🧱 CE-merket ferdig produkt, fundament i betong

Lysmaster montert på betongfundament, ikke ansvar for PRO da produkt er ferdig produsert

Belysning av terminalområdet med lysmaster
