Mobilt drivstoffanlegg på Drangeid 55A, Flekkefjord

Nøkkelinfo

Sakstype: Nybygg
Bygningstype: Other
Bruksareal: 62 m²
Kommune: Flekkefjord
Fylke: Agder

Om byggesaken

Mobilt ubemannet drivstoffanlegg på 62 m² fordelt på to etasjer med tank, servicerom, påfyllingsrom og teknisk rom. Anlegget består av en prefabrikkert, dobbeltvegget tank med tre kammer (10 m³ bensin 95, 15 m³ bensin 98, 10 m³ farget diesel) med innvendig korrosjonsbeskyttelse og 110 % oppsamlingsvolum. Det har elektronisk og mekanisk overfyllingsvern, antihevertventiler, gassretur, flammedemper, nødstopp og brannslukningsutstyr. Anlegget er flyttbart og plasseres på betongfundament. Det er utstyrt med ATEX-godkjent EX-installasjon, el-sentral, belysning og sikkerhetsdør. Tiltaket er innenfor regulert byggegrense i Sagodden småbåthavn og har fått tillatelse etter havne- og farvannsloven. Det er gjennomført nabovarsling med merknader som er vurdert og tatt til følge. Brannvesenet har gitt vilkår for risikoanalyse og kontakt med DSB. Anlegget skal plasseres minimum 90 cm over vannoverflaten pga. flomfare.

Produkter og materialer

Betong Betongfundament

🧱 Betong

Antall: 1

Fundament til mobilt drivstoffanlegg, dimensjoner iht. tegninger

Betongfundament for oppsetting av mobilt drivstoffanlegg

Tømrer Prefabrikkert tankkonstruksjon

🧱 Stål, dobbeltvegget med korrosjonsbeskyttelse

Antall: 1

NC Cube 40m3 med 3 kammer (10m3 bensin 95, 15m3 bensin 98, 10m3 farget diesel), dobbelvegg med 110 % oppsamlingsvolum, KIWA-sertifisert

Prefabrikkert dobbeltvegget drivstofftank med kammerinndeling og sikkerhetsutstyr

Brannvern Brannslukningsutstyr

Brannslukningsapparat iht. gjeldende regelverk

Brannslukningsutstyr for drivstoffanlegg

Annet Sikkerhetsutstyr og overvåkning

Elektronisk og mekanisk overfyllingsvern, digital nivåmåler (OCIO-type), gassretur med flammedemper, nødstoppbryter, påkjørselsvern, belysning, spilloppsamling og absorpsjonsutstyr

Sikkerhets- og overvåkningssystemer for drivstoffanlegg

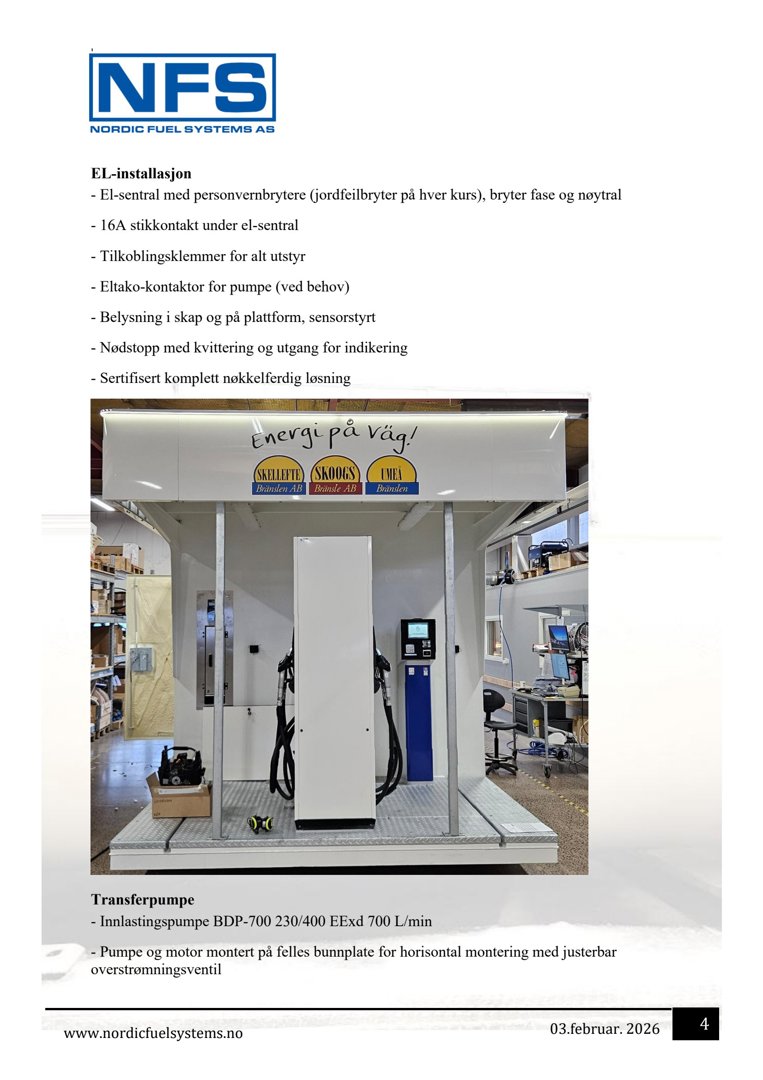

Elektro El-sentral og belysning

Antall: 1

El-sentral med jordfeilbryter, 16A stikkontakt, sensorstyrt belysning på plattform og i skap, nødstopp med indikering

Elektrisk installasjon for drivstoffanlegg med sikkerhetsfunksjoner

Fasade Fasadeplater og plexiglass

🧱 Slette fasadeplater, plexiglass

Antall: 1

Stasjon kledd med slette fasadeplater, innglassing av front og delvis sider med plexiglass

Ytterkledning og innglassing av drivstoffstasjon

VVS Drivstoffpumpe og rørinstallasjon

Antall: 1

Transferpumpe BDP-700 230/400 EExd 700 L/min, ATEX-godkjent, sugeledninger med antihevertventil og magnetventiler

Pumpe og rørsystem for drivstoffdispenser med sikkerhetsventiler

Rekkverk Nedfellbart rekkverk på tanktopp

Antall: 1

Nedfellbart rekkverk på ene siden av tanktoppen for sikkerhet

Sikkerhetsrekkverk på tanktoppen

Trapper Innvendig stige til tanktopp

Antall: 1

Innvendig stige i påfyllingsrom for adkomst til tanktopp

Stige for tilgang til tanktoppen

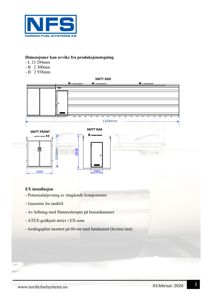

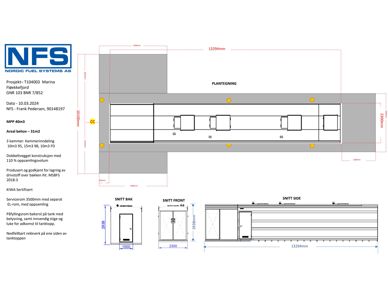

Plantegning

Tank 62.0 m²

Etasje 0 31.0 m²

Rom	Areal	Vinduer	Dører
Tank 001	31.0 m²	0	1

Etasje 1 31.0 m²

Rom	Areal	Dører
Servicerom 101	10.3 m²	1
Påfyllingsrom 102	15.3 m²	0
Teknisk rom 103	5.4 m²	0
