Nybygg Other

Etablering av fiberkabler og grøfter i Gudbrandsveien 28, Drangedal

Nøkkelinfo

Sakstype
Nybygg
Bygningstype
Other
Kommune
Drangedal
Fylke
Telemark

Om byggesaken

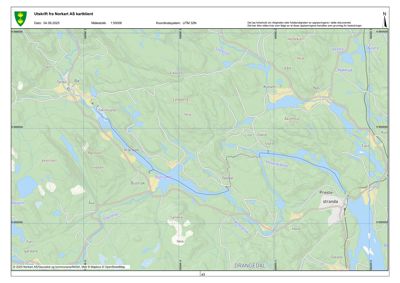

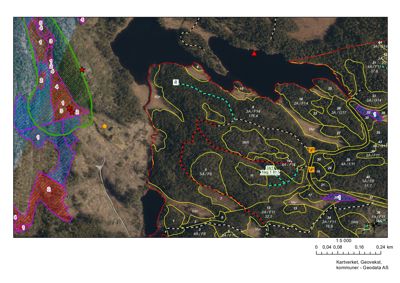

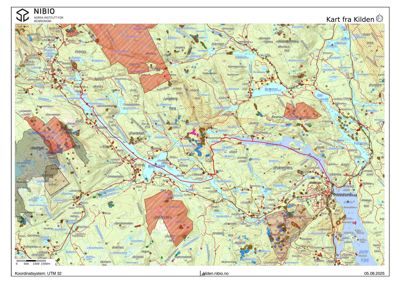

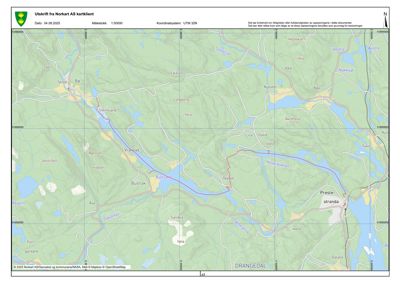

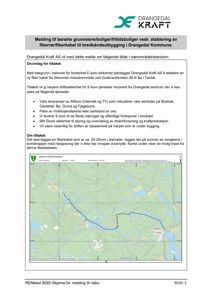

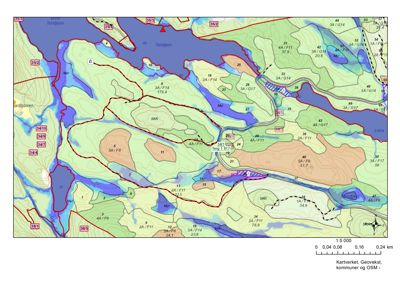

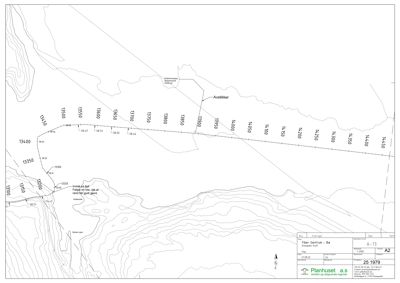

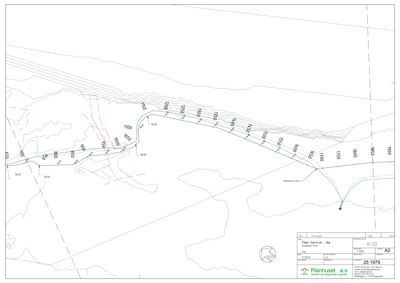

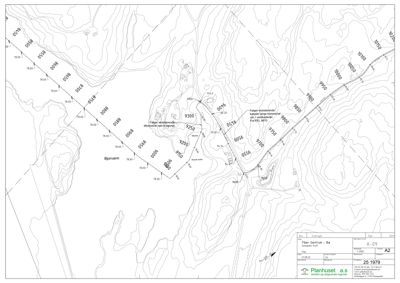

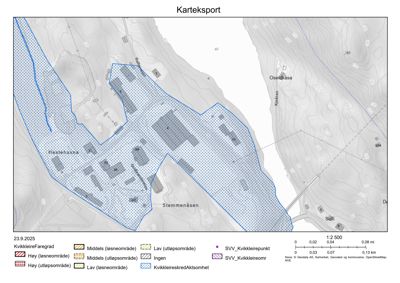

Prosjektet omfatter etablering av en ny fiberkabeltrasé fra Drangedal sentrum ved Gudbrandsveien 28 til Bø i Tørdal, med en total lengde på ca. 6 km på land. Fiberkabelen legges hovedsakelig på bunnen av innsjøene Oseidvannet og Bjorvann, med nedgraving i landarealer, skogsbilveier, traktorveier og langs eksisterende VA-anlegg. Kabelen er en armert sjøkabel med 96 eller 144 fibre, beskyttet med rustfritt stålrør og slitesterk polyetylenkappe, dimensjonert for sjø- og fjordinstallasjon. På land legges fiberkabelen i 40 mm DL rør, med skjøteskap plassert med 1000-2000 meters mellomrom. Kabelgrøfter bygges med kabelsand, komprimerte masser og kabelmarkering, med dybde 50 cm i utmark og 1 meter i jordbruksareal. Tiltaket inkluderer også rusting og oppgradering av veier som benyttes til kabeltraseen. Prosjektet er tilpasset hensyn til naturmangfold, kulturminner, kvikkleire og drikkevannskilder, med godkjent risikovurdering, tiltaksplan og varslingsplan. Det er gitt dispensasjon fra LNF-formål og byggegrenser mot vann og vassdrag, og tiltaket er ferdigstilt med utstedt ferdigattest.

Produkter og materialer

VVS Fiberkabel i rør på land

🧱 40 mm DL rør med mindre fiberkabel blåst i ettertid

Antall: 2

Forsterket PE-rør ved ilandføring, 50-70 mm diameter

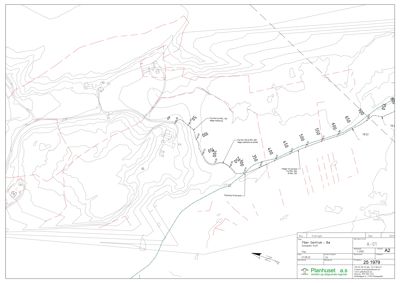

Fiberkabel legges i rør på land, med nedgraving i grøfter langs veier og traktorveier.

VVS Fiberkabel i vann

🧱 Armert sjøkabel med rustfritt stålrør og polyetylenkappe

20-25 mm diameter, 96 eller 144 fibre, vekt ca. 500 kg/km

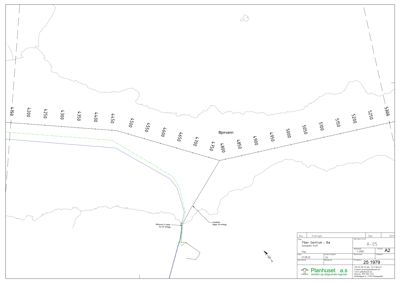

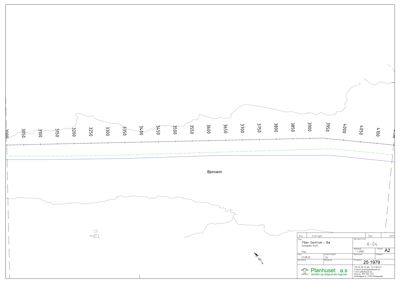

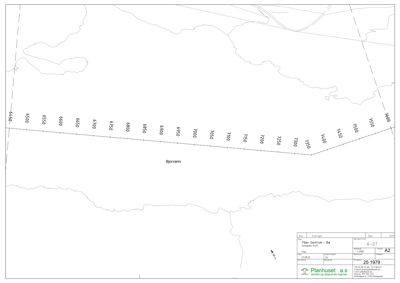

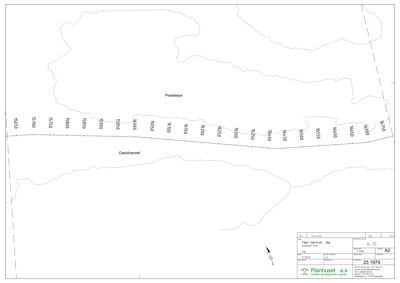

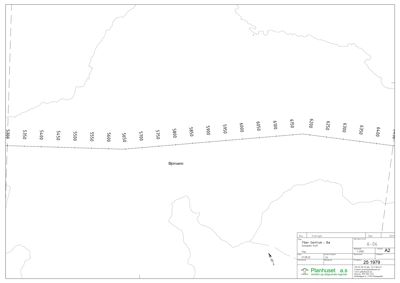

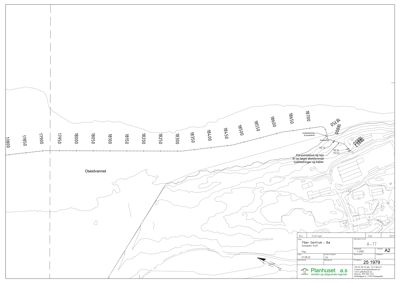

Fiberkabel legges på bunnen av innsjøene Oseidvannet og Bjorvann, med dybdemålinger for optimal trasé.

VVS Skjøteskap for fiberkabel

Antall: 6

Skap opp til 800 cm bredde og 1000 cm høyde over bakken, plassert med 1000-2000 m mellomrom

Skjøteskap for fiberkabel ved ilandføring og jevne mellomrom langs traseen.

Annet Risikovurdering, tiltaksplan og varslingsplan

Dokumentasjon for sikker gjennomføring i drikkevannskilde, godkjent av VA-avdelingen

Planer for å sikre mot forurensning og uhell under legging av fiberkabel i drikkevannsområder.

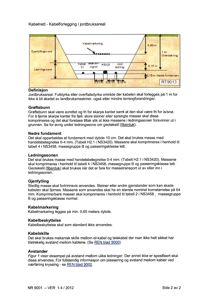

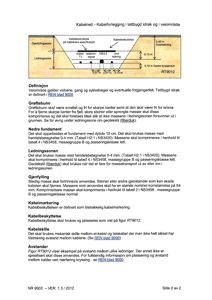

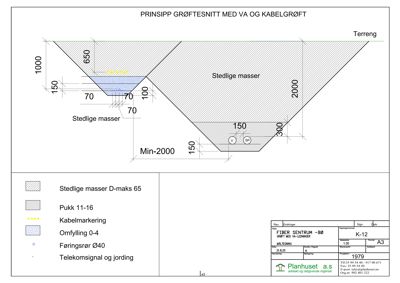

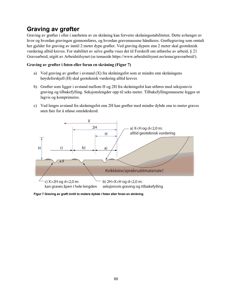

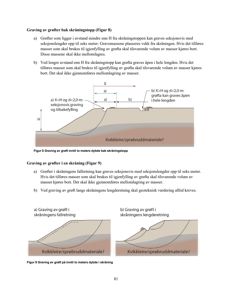

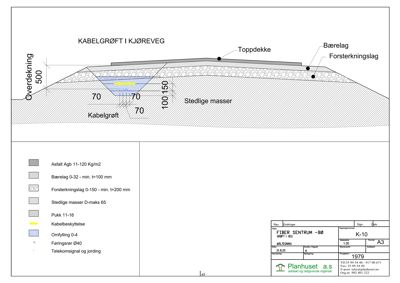

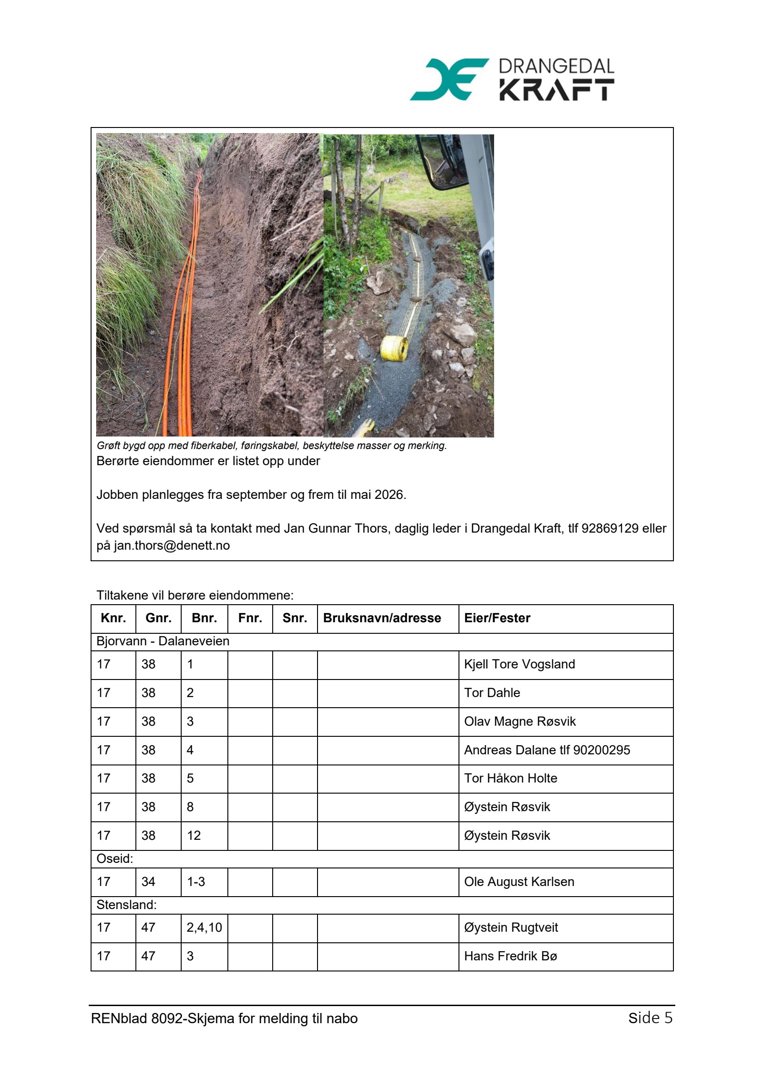

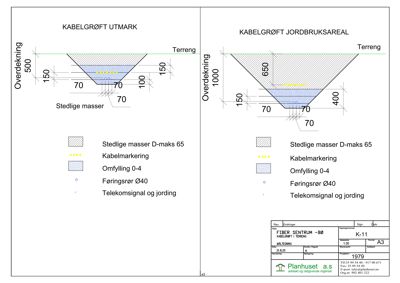

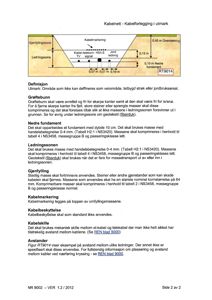

Grunnarbeid Kabelgrøft

🧱 Kabelsand, komprimerte masser, stedlige masser, pukk 11-16

Grøftedybde 50 cm i utmark, 1 meter i jordbruksareal, kabelmarkering, geotekstil ved behov

Grøfter for fiberkabel bygges med varig metode, kabelbeskyttelse og markering.

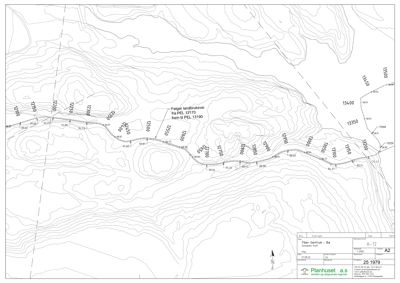

Grunnarbeid Oppgradering av veier

Rusting og forbedring av skogsbilveier og traktorveier som benyttes til kabeltrasé

Veier rustes opp for å sikre fremkommelighet og minimere naturinngrep.
