Ny infiltrasjonsbasert avløpsanlegg på Kolbulinna 1272, Østre Toten

Nøkkelinfo

Sakstype
Nybygg
Bygningstype
Other
Boenheter
1
Kommune
Østre Toten
Fylke
Innlandet

Om byggesaken

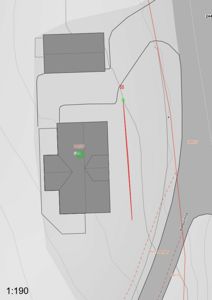

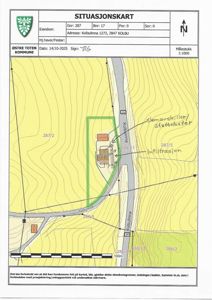

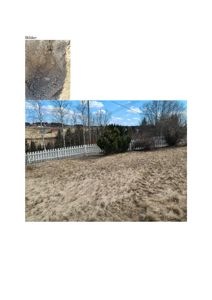

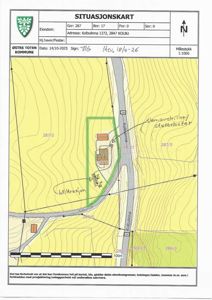

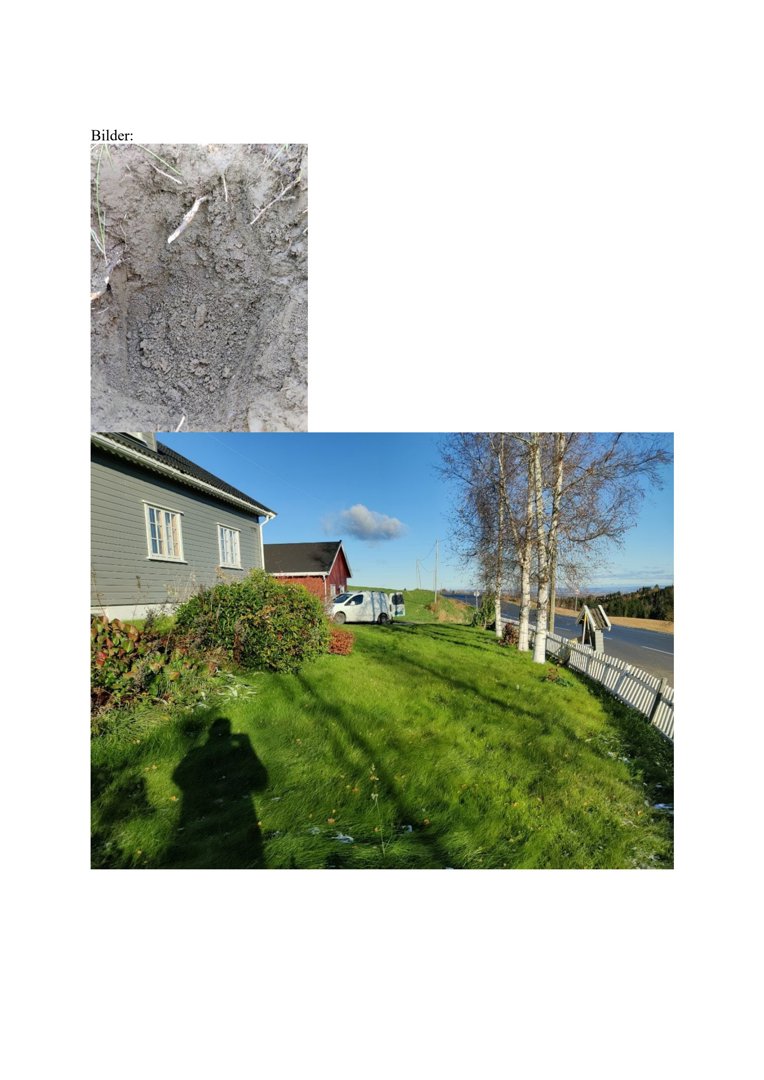

Ny infiltrasjonsbasert avløpsanlegg for én boligenhet på eiendommen Kolbulinna 1272 i Østre Toten kommune. Anlegget består av en slamavskiller i glassfiber med 3 kammer og 4 m³ volum, støtbelaster pumpekum, og et lukket infiltrasjonsanlegg med en filterflate på 40 m² (20 x 2 meter). Infiltrasjonsrørene er trykkrør med diameter 32 mm, plassert 0,5 meter under terreng, dekket med pukk og fiberduk, og jordmasser over. Anlegget er dimensjonert for 5 pe og 1000 liter per døgn, med grunnforhold bestående av morenejord med god infiltrasjonskapasitet. Det er gjennomført infiltrasjonstester og kornfordelingsanalyser som grunnlag for dimensjonering. Anlegget plasseres utenfor byggegrense mot fylkesveg etter innvilget dispensasjon. Det er også tatt hensyn til avstand til privat veg og fylkesveg i prosjekteringen.

Produkter og materialer

Annet Infiltrasjonsrør

🧱 Trykkrør plast

Antall: 2

Diameter 32 mm, hullboring 6 mm på kl 3, 6, og 9, hullavstand 1 meter, tett endestykke

Fordelingsrør for infiltrasjon i filterflate på 40 m²

Annet Støtbelaster pumpekum

🧱 Glassfiber

Antall: 1

Pumpekapasitet 2,7 l/s, nivåalarm, i henhold til VA/miljøblad nr. 59

Pumpekum for trykkbasert infiltrasjon med støtvolum minst 2 ganger infiltrasjonsrørvolum

Grunnarbeid Graving og tilkjørt overdekning

Grunnarbeid for bassenganlegg og infiltrasjonsgrøfter, inkludert tilkjørt overdekning

Grunnarbeid for etablering av infiltrasjonsanlegg med basseng og rørlegging

Annet Slamavskiller

🧱 Glassfiber

Antall: 1

3 kammer, 4 m³ volum, i henhold til NS-EN 12566-1 og VA/miljøblad nr. 48

Slamavskiller for behandling av gråvann og svartvann fra én boligenhet

Annet Filterflate

🧱 Pukk eller Filtralite

Antall: 40

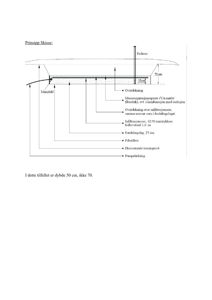

40 m², 0,25 m tykkelse støvfri pukk 12-22 mm eller Filtralite 10-20 mm, dekket med fiberduk og jordmasser

Filterflate for infiltrasjon plassert 0,5 m under terreng, plan og horisontal
