Nybygg Other

Ny forstøtningsmur og terrenginngrep i Nordmarkveien 16, Harstad

Nøkkelinfo

Sakstype
Nybygg
Bygningstype
Other
Kommune
Harstad - Hárstták
Fylke
Troms - Romsa - Tromssa

Om byggesaken

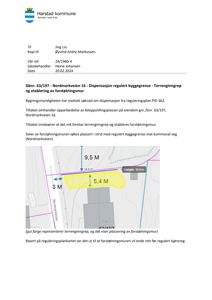

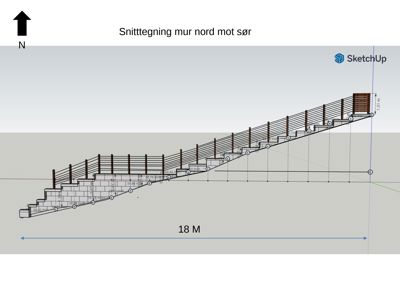

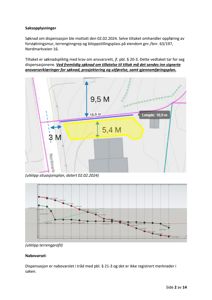

Ny forstøtningsmur med maksimal høyde på ca. 1,5 meter og ca. 18 meter lang bygges på eiendom 63/197 i Nordmarkveien 16, Harstad. Muren plasseres i nabogrense mot nord og tilpasses terrenget med trinnvis fundamentering på fjellgrunn. Tiltaket inkluderer også terrenginngrep for å etablere biloppstillingsplass og forbedre adkomst, samt gjerde på toppen av muren i varmebehandlet trevirke. Muren bygges med modulære Vertica® betongblokker med mulighet for armering ved høyde over 1 meter. Drenering og fundamentering følger leverandørens anvisninger og tekniske krav. Tiltaket er dispensasjonsbehandlet fra regulert byggegrense og plankrav, og det foreligger nabosamtykke.

Produkter og materialer

Drenering Dreneringsrør og dreneringsmasse

🧱 Perforert dreneringsrør, drenerende masse 8-22 mm

Dreneringsrør plassert midt i 30 cm bred dreneringssone bak muren, filterduk som beskyttelse

Dreneringssystem for å sikre fri vannavrenning bak muren og hindre vanntrykk mot muren.

Grunnarbeid Fundamentering og avrettingslag

🧱 Komprimerbar drenerende masse, pukk 0-32 mm

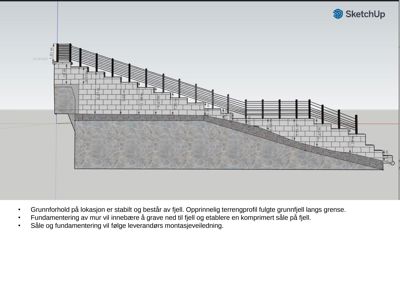

Graving ned til fjell, komprimert såle på fjell, trinnvis fundamentering ved skrånende terreng

Fundamentering av mur med komprimert avrettingslag på fjellgrunn i henhold til leverandørens anvisninger.

Mur Forstøtningsmur med Vertica® betongblokker

🧱 Betong

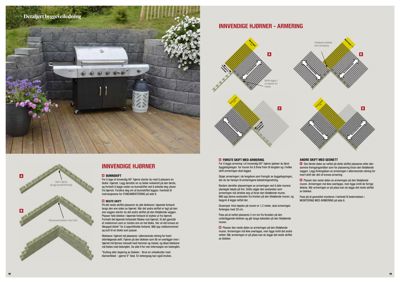

Blokker 45x28x20 cm, toppstein 45x26,5x10 cm, hjørneblokker, armering med geonett ved høyde over 1 meter, monteringsanvisning Asak Vertica 2023

Modulære betongblokker for bygging av støttemur med mulighet for armering og tilpasning til terreng, inkludert hjørner, buer, trapper og toppstein.

Tømrer Montering av gjerde

🧱 Trevirke

Utføres av ansvarlig entreprenør

Montering av gjerde på toppen av muren.

Fasade Gjerde på mur

🧱 Møre Royal grå varmebehandlet trevirke

Gjerde på toppen av mur, 1 meter høy, likt som øvrig gjerde på tomt

Gjerde montert på toppen av forstøtningsmuren for avgrensning og estetikk.

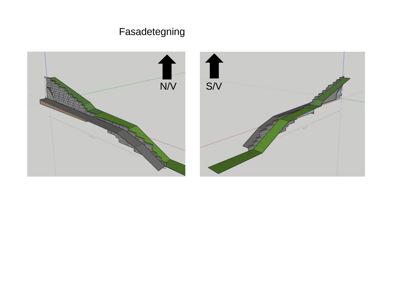

Fasader

Hovedbygg

Nordvest
Materiale
Betong
Taktype
Saltak
Vinduer
0
Dører
0
Synlige etasjer
1
Sørvest
Materiale
Betong
Taktype
Saltak
Vinduer
0
Dører
0
Synlige etasjer
1
