Utlegging av vannledning og ventilhus i sjø ved Moldefjorden og Berstad, Stad

Nøkkelinfo

Sakstype
Nybygg
Bygningstype
Other
Bruksareal
60 m²
Kommune
Stad
Fylke
Vestland

Om byggesaken

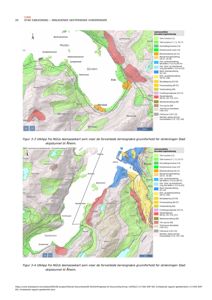

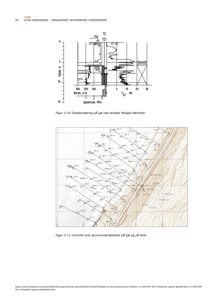

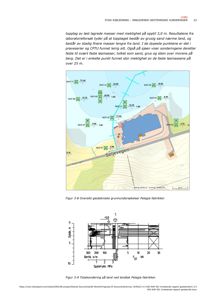

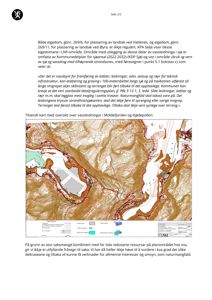

Prosjektet omfatter utlegging av en ca. 9,8 km lang vannledning i sjø fra Pelagia på Moldestad til Åheim via flere landtak i Moldefjorden og Kjødepollen, inkludert landtak ved Berstad (Gnr 266, Bnr 2). Vannledningen legges på sjøbunnen med belastningslodd og i landtakene graves grøfter for nedlegging av rørene. Det oppføres ventilhus ved Pelagia og Berstad, hvor ventilhuset ved Berstad har et fotavtrykk på ca. 60 m². Tiltaket inkluderer også anleggsveier til ventilhusene. Området er preget av varierende grunnforhold med morenemasser, sand, grus og enkelte områder med silt og leire. Det er gjennomført omfattende geotekniske undersøkelser og naturmangfoldsvurderinger, inkludert hensyn til skredfare, flom, naturverdier som tareskog, ålegrasenger og kulturminner. Tiltaket er vurdert til å ha begrenset miljøpåvirkning ved skånsom gjennomføring og tilbakeføring av terreng. Dispensasjoner er gitt for byggegrenser og arealformål, og det foreligger godkjente planer og ansvarsrett for prosjektering og utførelse.

Produkter og materialer

Tak Saltak med shingel

🧱 Tre, shingel taktekking

Skrå luftet tretak isolert med shingel, sperrer 48x223 mm

Taktekking ventilhus

Bygningskomponenter Ventilhus

🧱 Betong, tre, isolasjon, shingel taktekking

Antall: 2

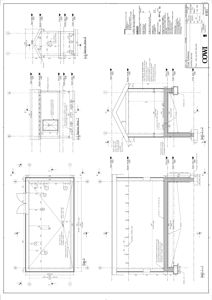

Ventilhus på ca. 60 m² fotavtrykk, saltak, betongfundament, rødmalt vertikal kledning, isolasjon 148 mm, shingel taktekking, frostfri dybde 1,6 m

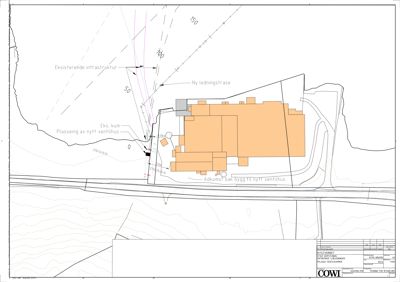

Oppføring av ventilhus ved Pelagia og Berstad med tilhørende fundamentering og bygningsdetaljer

Miljø Beredskapsutstyr

🧱 Oljelenser, absorbenter

Oljelenser og absorbenter skal være tilgjengelig under anleggsarbeid for å hindre spredning av olje og kjemikalier

Beredskap mot forurensning under anleggsarbeid

Miljø Siltgardin

Bruk av siltgardin vurderes for å redusere nedslamming ved graving nær sårbare naturtyper som ålegras

Tiltak for å redusere spredning av sediment under anleggsarbeid

Byggematerialer Betong

🧱 B45/M45/XS3 betong, plaststøpt

Betongkonstruksjon for ventilhus fundament, ringmur og plate, med krav til styrke og bestandighetsklasse

Materialer til fundamentering av ventilhus

Miljø Miljøovervåking og rapportering

Miljøinspeksjoner, rapportering av avvik, overvåking etter tiltak og sluttrapport

Dokumentasjon og oppfølging av miljøkrav gjennom prosjektet

Teknisk Spyleledning overvann

🧱 PE100 rør

Spyleledning for rengjøring av vannkummer i landtak

Teknisk installasjon for vedlikehold av vannledning

Elektro Belysning og elektriske installasjoner

Belysning og elektriske installasjoner i ventilhus med krav til arbeidsmiljø

Tekniske installasjoner for ventilhus

Miljø og natur Miljøoppfølgingsplan (MOP)

Miljøoppfølgingsplan for å ivareta naturmangfold, unngå spredning av fremmede arter, beskytte ålegrasenger og tareskog, samt håndtere sediment og forurensning

Plan for miljøoppfølging under anleggs- og driftsfase

Byggematerialer Kledning

🧱 Rødmalt vertikal kledning av tre

Ytterveggskledning ventilhus, luftespalte og vindsperre

Fasademateriale for ventilhus

Byggematerialer Isolasjon

🧱 EPS300 isolasjon

Isolasjon rundt rør og i ventilhusets konstruksjon

Isolasjon for ventilhus og rør

Miljø Tiltak mot fremmede arter

Plan for håndtering og forebygging av spredning av fremmede arter som parkslirekne og platanlønn

Tiltak for å hindre spredning av fremmede arter i anleggsområdet

Grunnarbeid Grøfting og mudring

Grøftesnitt ca. 2,5 m bredde, mudring ned til kote -3,8 NN2000 i landtak, tilbakeføring av masser og terreng

Grøfting på land og mudring i sjø for nedlegging av vannledning

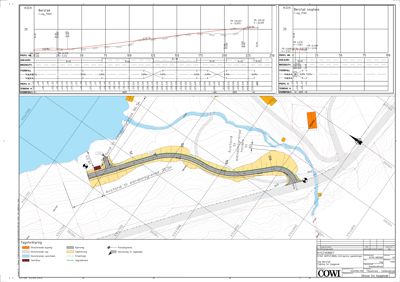

Teknisk Anleggsvei

🧱 Grus, pukk, eventuelt sprengstein

Anleggsvei til ventilhus på Berstad med tilhørende terrengarbeid

Adkomstvei for bygging og drift av ventilhus

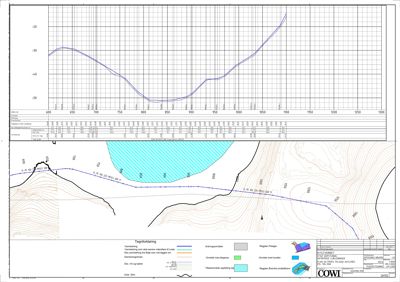

Bygningskomponenter Vannledning i sjø og landtak

🧱 PE100 rør, belastningslodd, belastningskappe

Vannledning Ø110-Ø225 mm PE100 SDR11, med avrundede belastningslodd for 40% egenvekt, belastningskappe benyttes i landtak ved Åheim og Kjøde

Utlegging av vannledning i sjø med landtak, grøfting og nedlegging på land

Gulv Vinyl gulvbelegg

Vinyl gulvbelegg med avslutning mot vegg, tettes mot våtromspanel

Innvendig gulvbelegg ventilhus
