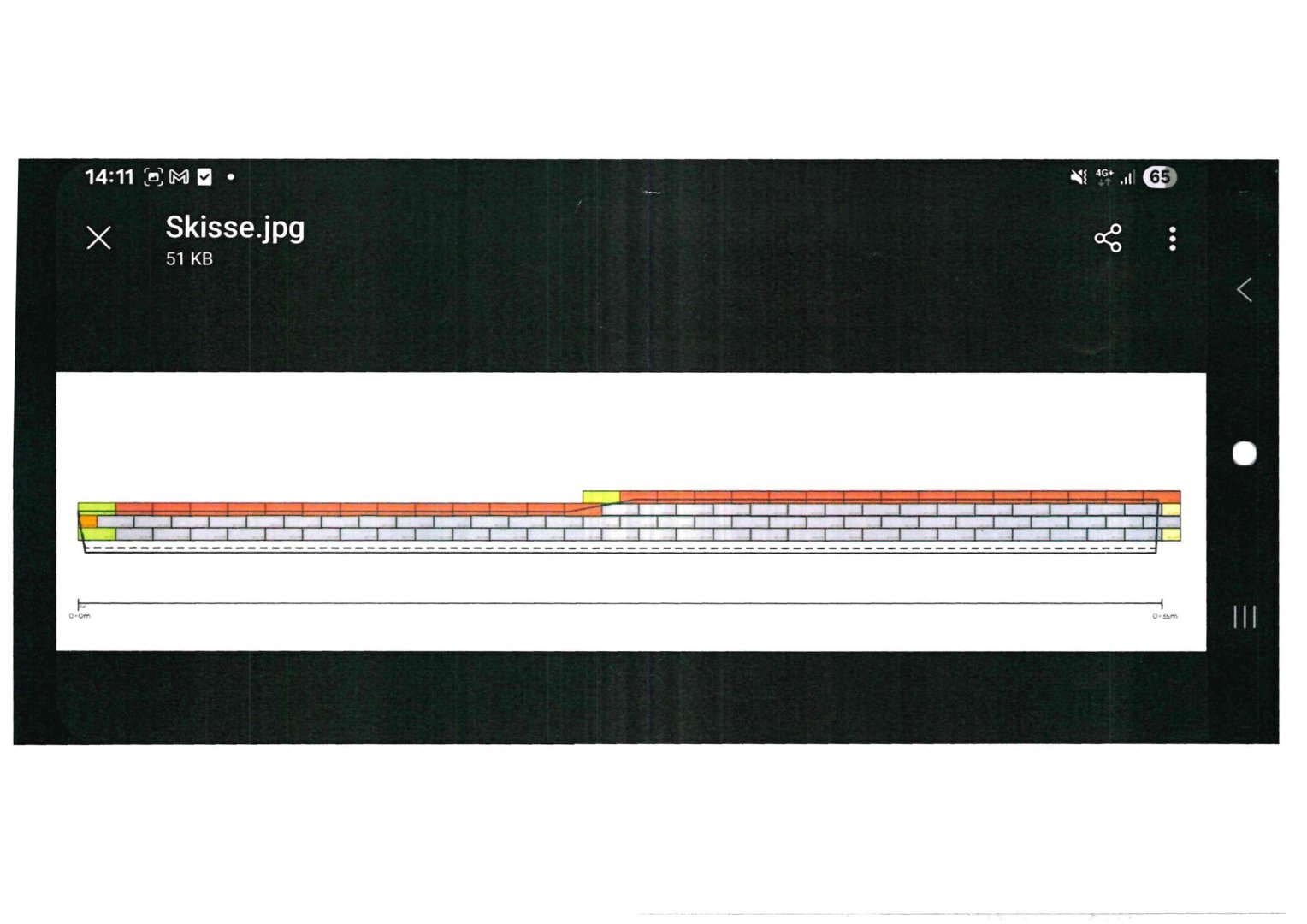

Facade
En fasadetekning som viser oppriss av en bygning sett fra siden, med farger som indikerer ulike materialer eller nivåer.
1 / 3
Nybygg
Other
Oppføring av støttemur i Vaskarryssveien 2, Røros
Nøkkelinfo
- Sakstype
- Nybygg
- Bygningstype
- Other
- Kommune
- Røros - Rosse
- Fylke
- Trøndelag - Trööndelage
Om byggesaken

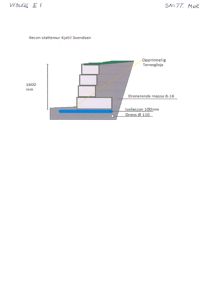

Ny støttemur oppføres på eiendommen Vaskarryssveien 2 i Røros, på gårdsnummer 401 og bruksnummer 4. Muren er terrengtilpasset og lav, med drenerende masse og isolasjon på 100 mm, samt drensrør Ø110 mm. Den skal stabilisere terrenget mellom eiendommene 401/3 og 401/4, og strekker seg forbi en garasje på naboeiendommen for å gi ekstra stabilitet. Muren er plassert nærmere vei enn regulert byggegrense, men det er gitt dispensasjon for dette. Det skal monteres fallsikring på toppen av muren. Bygget er i betong med flatt tak overliggende terreng. Tiltaket er ferdigstilt og det er søkt om ferdigattest.
Produkter og materialer
Grunnarbeid
Drenering
🧱 Drensrør Ø110 mm, drenerende masse
Drenerende masse 8-15 mm, drensrør Ø110 mm
Drenering bak støttemur for å hindre vanntrykk
Isolasjon
Isolasjon bak mur
🧱 100 mm isolasjon
100 mm isolasjon bak støttemur
Isolasjon for å beskytte mur og terreng
Rekkverk
Fallsikring
Fallsikring på toppen av støttemur, ikke vist på tegning men bekreftet i søknad
Sikring mot fall på toppen av støttemur
Mur
Støttemur i betong
🧱 Betong
Terrengtilpasset støttemur med drenerende masse, 100 mm isolasjon og drensrør Ø110 mm
Støttemur for terrengstabilisering mellom eiendommer, med fallsikring på toppen
Tømrer
Fundament og støttestruktur
Fundamentering for støttemur
Fasader
Hovedbygg
Ukjent
- Materiale
- Betong
- Taktype
- Flatt tak
- Vinduer
- 0
- Dører
- 0
- Synlige etasjer
- 0
