Omlegging av VA-ledninger og forstøtningsmur i Morvikveien 56, Bergen

Nøkkelinfo

Sakstype
Annet
Bygningstype
Other
Kommune
Bergen
Fylke
Vestland

Om byggesaken

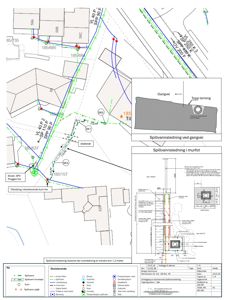

Ny forstøtningsmur etableres med integrert isolert kulvert for privat spillvannsledning på eiendommen Morvikveien 56 i Bergen. Eksisterende spillvannsledning tas ut av drift og erstattes med ny ledning i ny trasé, tilkoblet eksisterende offentlig kum. Ledningen isoleres der overdekningen er mindre enn 1,2 meter for frostbeskyttelse. Muren tilpasses terrenget og eksisterende nabomur med hensyn til høyde og utforming, og det etableres nødvendige stakepunkter i henhold til gjeldende krav. Tiltaket inkluderer også plugging av eksisterende ledninger som tas ut av drift. Prosjektet omfatter grunnarbeid, murarbeid og rørtekniske installasjoner for VA-ledninger.

Produkter og materialer

Rekkverk Sikringsrekkverk på mur

Rekkverk vurderes på stedet i henhold til TEK17 krav ved nivåforskjell over 0,5 m med hardt underlag

Sikring mot fallskader på forstøtningsmur

Grunnarbeid Graving og fundamentering

Graving for ny ledningstrasé og fundament for mur, tilpasning til terreng

Grunnarbeid for ny spillvannsledning og forstøtningsmur

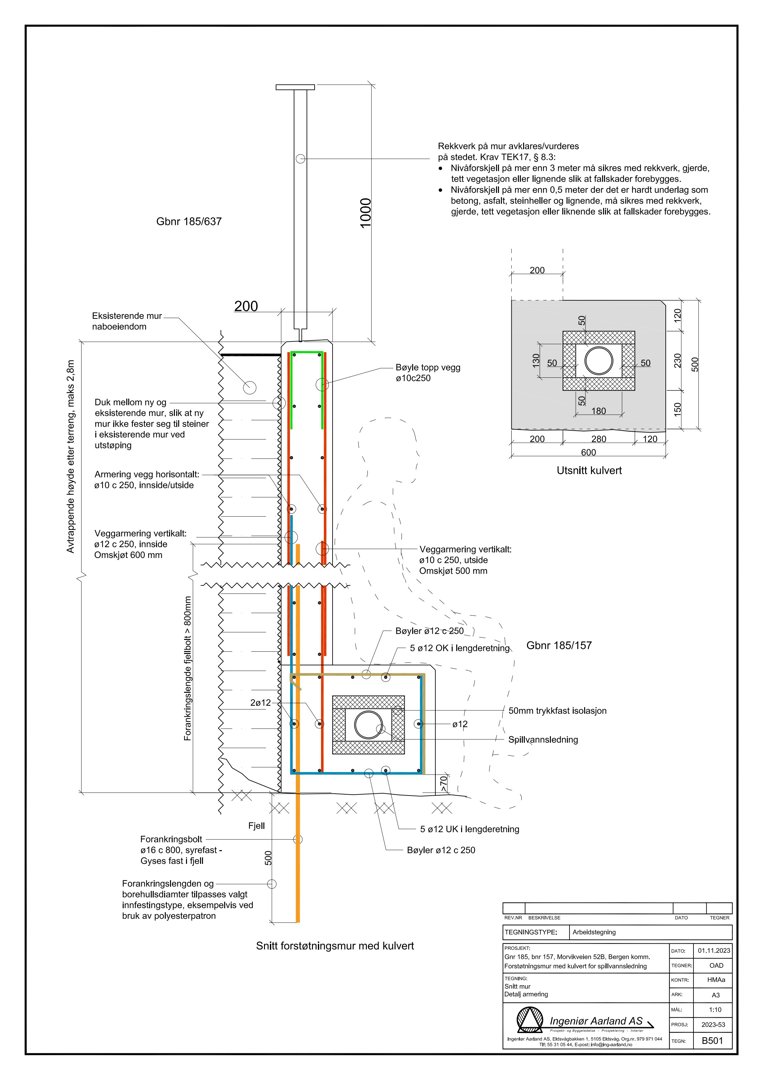

Mur Forstøtningsmur med integrert kulvert

🧱 Betong med armering, isolasjon 50 mm trykkfast

Armering Ø10 c250 horisontalt og vertikalt, forankringsbolter Ø16 c800 syrefast, duk mellom ny og eksisterende mur

Ny forstøtningsmur med armering og isolert kulvert for spillvannsledning, tilpasset terreng og nabomur

Isolasjon Trykkfast isolasjon

🧱 50 mm trykkfast isolasjon

Isolasjon rundt spillvannsledning der overdekning er mindre enn 1,2 meter

Frostisolasjon for spillvannsledning i kulvert

VVS Spillvannsledning

🧱 Plastrør med isolasjon der overdekning <1,2 m

Ny spillvannsledning med stakepunkter maks 40 m avstand, tilkobling til eksisterende kum, plugging av eksisterende ledninger

Omlegging av privat spillvannsledning i ny trasé med isolasjon for frostbeskyttelse
